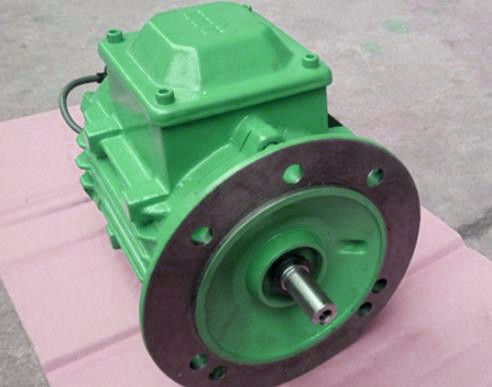

雙速電機就是驅動電機里面有兩組線圈，兩組線圈控制電機的兩個轉速狀態，電梯電機為什么要雙速呢?因?yàn)殡娞菰谶\(yùn)行中需要雙速，電梯雙速電機原理圖，可以讓大家更清楚電梯雙速電機的原理。

電梯電機為什么要雙速

電梯電機雙速是因?yàn)殡妱?dòng)機正、反轉接觸器，用以實現電梯上、下行控制，為電梯高、低速運行接觸器，用以實現電梯的高速或低速運行，為啟動加速接觸器，經過一定的延時t1=2s，為減速制動時的接觸器，串入電動機定子電路中的電抗與電阻，配合實現對電機的加、減速控制。

通電吸合時，電梯將進行上行或下行啟動，延時t2=0.8s后通電吸合，電梯將轉為上行或下行的穩速運行，當電梯接收到停層指令后，斷電釋放，通電吸合，電動機轉為低速接法，串人阻抗制動，實現上升與下降的低速運行。

通電延時t3=0.6s吸合，用來控制制動過程的強度，提高停車制至平層位置，接觸器全部斷電釋放，機械抱閘，電梯停止運行。在檢修狀態時，電梯只能在低速接法下點動運行。

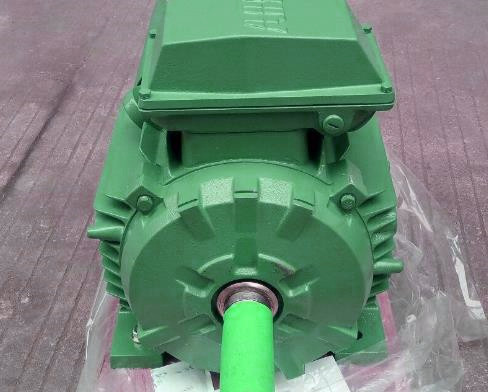

電梯雙速電機原理圖

電梯雙速電機原理其實就是電梯主要有兩個線圈在進行工作，兩個線圈一個可以高速轉動，另一個低速轉動，兩個線圈交替使用，可以達到速度轉換。可以通過改變定子繞組的連接方法改變定子旋轉磁場磁極對數，實現電動機轉速的改變。

雙速電動機轉速比等于磁極倍數比，2極/4極、4級/8極，從定子繞組△接法變?yōu)閅Y接法，磁極對數從p=2變?yōu)閜=1。轉速比=2/1=2。電動機的同步轉速與磁極對數成反比，磁極對數增加一倍，同步轉速下降一半，電動機額定轉速也下降一半。

電梯電機要雙速是因?yàn)榭梢詫?shí)現電梯上下控制，電梯上下啟動運行接收信號，減速制動通電吸合后會配合實現電機的加速和減速控制，電梯雙速電機原理圖中可以清楚的看到，電梯雙速電機原理是由兩個線圈在工作，一個高速轉動，以惡搞低速轉動，兩個線圈交替達到速度轉換。
