拉絲機雙變頻組合控制方案

雙變頻拉絲機經歷了兩個階段：前期是伸線電機用一臺變頻器驅動，收線電機用一臺變頻器驅動，伸線與收線的同步采用PID同步控制板控制。隨著拉絲行業的發展，客戶對拉絲機的要求也越來越高。之前拉絲機采用PID控制系統的弊端逐漸暴露出來，如：低頻力矩不夠、高速時張力不穩、線盤直徑變化大時擺桿擺動幅度大導致停車等。由于同步控制板的多種弊端，新一代的拉絲機控制系統隨之誕生，即：直接雙變頻控制。系統中取消同步控制板，利用高端變頻器強大的功能和性能直接進行同步控制。

◆工藝要求：

1、主機拉拔，從機收卷。

2、主機低頻高轉矩輸出，速度穩定，從機收線線速度準確跟蹤主機拉拔絲線速度。

◆系統配置：

1、拉絲主機驅動一臺電機，變頻器選用DV10變頻器，速度控制。

2、拉絲從機驅動一臺電機，變頻器選用DV10變頻器，力矩控制。

3、變頻器18.5kW及以下內置制動單元，根據電機功率配置制動電阻。

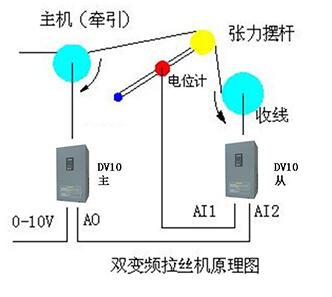

◆工作原理：

主機運行時將運轉頻率信號轉換為一個0~10V的模擬信號，由模擬量通道傳給從機(收線變頻器)，作為從機的同步線速度信號(F=V)，由(F=ω*R)計算出收線同步的頻率信號，然后疊加一個PID作用的頻率信號，合成從機的終運行頻率。運行過程中從機的同步頻率始終根據ω=F/R做調整，這樣就保證同步頻率的誤差始終很小，PID作用效果就一直穩定，因此拉絲機在整個運行過程中的張力和擺桿就一直很平穩，即使在啟動和停車時也無明顯變化，而且也克服了采用PID同步控制板系統的在拉絲機應用的種種缺陷。
