三相異步電機電機定子繞阻布線方法詳解
- 發布時間:??2021-03-29
- 分類:行業資訊
- 作者:
- 來源:未知
- 訪問量:7000
相關三相異步電機電機定子繞阻的布線方法,三相異步電機的溶解圖 ,分成電機定子(靜止不動一部分)、電機轉子(轉動一部分),電機定子包含電機定子變壓器鐵芯、電機定子刷級與電動機軸,電機轉子同樣。
三相異步電機電機定子繞阻布線
一、電機定子(靜止不動一部分)
1、電機定子變壓器鐵芯:電機定子變壓器鐵芯的功效是做為電動機等效電路的一部分,并在其上置放電機定子繞阻。
2、電機定子繞阻:電機定子繞阻的是電機的電源電路一部分,進入三相交流電,造成電磁振蕩。
關鍵絕緣層新項目:1)對地絕緣層 2)兩色絕緣層 3)匝間絕緣層
接線端子(△接線方法)
電機定子三相繞阻的布線方法:1)星形接法(Y接) 2)三角形接法(△接) 3、電動機軸
二、電機轉子(轉動一部分)
電機轉子是電機的轉動一部分,包含電機轉子鐵芯、電機轉子繞阻和傳動軸等構件。來源于:電工技術世家
1、電機轉子鐵芯
功效:電動機等效電路的一部分,并置放電機轉子繞阻。一般用0.5mm厚的鐵氧體磁芯冷擠、疊壓而成,鐵氧體磁芯內孔沖有分布均勻的孔,用于安裝 電機轉子繞阻。
2、電機轉子繞阻

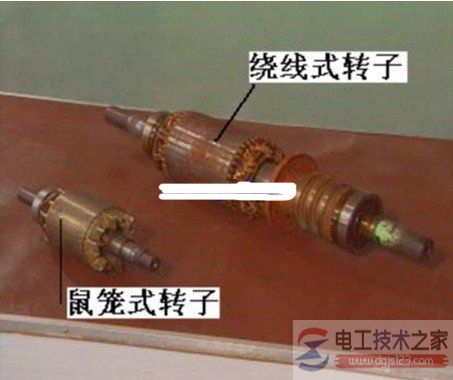

功效是激光切割電機定子電磁振蕩造成感應電流及電流量,并產生磁感應轉距而使電機轉動。依據結構的不一樣分成鼠籠式電機轉子和纏線式電機轉子。
1)鼠籠式電機轉子:若除掉電機轉子鐵芯,全部繞阻的外觀設計像一個繞線式電機,故稱籠型繞阻。中小型籠型電機選用鋁鑄電機轉子繞阻,針對100KW之上的電機選用銅條和銅端環電焊焊接而成。
2)纏線式電機轉子:纏線電機轉子繞阻與電機定子繞阻類似,也是一個對稱性的三相繞阻,一般連接成星型,三個小組出線頭收到傳動軸的三個集電環(電滑環)上,再根據炭刷與外電路連接 .
3、傳動軸:用于傳送轉距及支撐點電機轉子的凈重,一般由低碳鋼或碳素鋼做成。
三、其他配件
軸承端蓋、滾動軸承、滾動軸承軸承端蓋、散熱風扇
