相關三相異步電機轉距與機械設備特點的專業知識,詳解了三相異步電機的轉矩公式,三相異步電機的機械設備特點曲線圖,三相異步電機的三個關鍵轉距:額定值轉距、較大 轉距與電動機扭矩。
強烈推薦:電機扭矩是什么
一、三相異步電機的轉矩公式
電機轉子中各載流電導體在電磁振蕩的功效下,遭受電磁力所產生的轉距之總數。

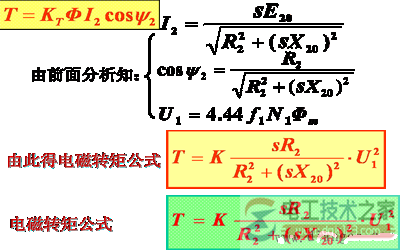

如圖所示:
由公式計算得知:
1、T 與電機定子每相繞阻工作電壓 正相關。 U 1↓→T↓↓
2、當電源電壓 U 1 一定時, T 是 s 的涵數。
3、R 2 的尺寸對 T 有影響。纏線式異步電機能外接電阻器來更改電機轉子電阻器 R 2 ,進而更改轉矩。

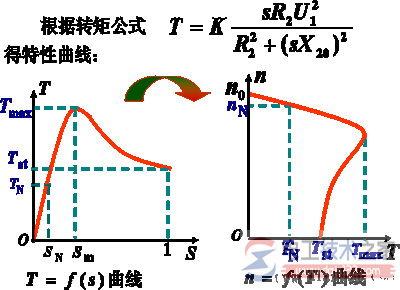

二、機械設備特點曲線圖
三個關鍵轉距:

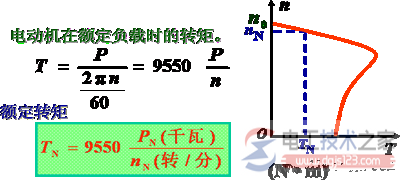

1、額定值轉距 T N
2、較大 轉距 T max
電動機推動較大 負荷的工作能力。
3、電動機扭矩 T st
電機啟動時的轉距。 T st 能體現電機負載啟動的工作能力。

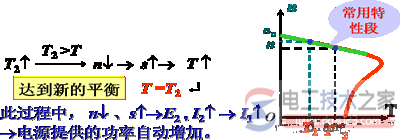

4、電機的運作剖析
電機的磁感應轉距能夠 隨負荷的轉變而全自動調節,這類工作能力稱之為響應式負荷工作能力。來源于:電工技術世家
響應式負荷工作能力是電機差別于其他傳動設備的關鍵特性(www.dgjs123.com,如:柴油發動機當負荷提升時,務必由作業者增加油門踏板,才可以推動新的負荷) 。
5、U1 和 R2 轉變對機械設備特點的危害

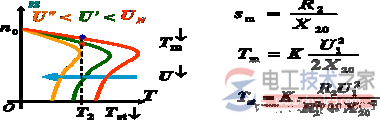

(1)、U 1 轉變對機械設備特點的危害

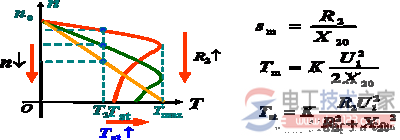

(2)、R 2 轉變對機械設備特點的危害
硬特點:負荷轉變時,轉速比轉變并不大,運作特點好。
軟特點:負荷提升時轉速比降低較快,但電動機扭矩大,起 動特點好。
不一樣場所應取用不一樣的電動機。如金屬材料鉆削,選硬特點電 機;輕載啟動則選軟特點電動機。
