電動機降壓啟動接線圖和電動機降壓啟動接線方法

常見的降壓啟動方法：定子串聯電阻降壓啟動，電抗降壓啟動，Y /Δ啟動控制電路，延邊三角洲啟動，軟啟動和自耦變壓器降壓啟動。

1.自動開始減壓

自動耦合減壓啟動是籠型感應電動機（也稱為異步電動機）的啟動方法之一。它具有電路結構緊湊，不受電動機繞組連接方式限制的優(yōu)點，并且可以根據允許的起動電流和所需的起動轉矩選擇各種變壓器電壓抽頭，從而使其適用于大容量的電動機。

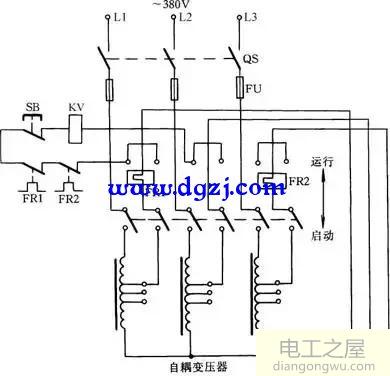

工作原理如圖所示。在啟動電動機時，將刀架推到起始位置，此時，三相交流電源通過自耦變壓器連接到電動機。啟動完成后，將手柄拉到操作位置以切斷自耦變壓器，將電動機直接連接到三相電源，電動機便會正常運行。此時，拉入線圈KV通電并被拉動，刀柄通過互鎖機構保持在操作位置。停止時，只需按SB按鈕。

自耦變壓器的次級側有多個抽頭，可以輸出不同的電壓。通常，自耦變壓器的次級電壓是初級電壓的40％，65％，80％等，可以根據啟動轉矩進行選擇。

2，Y-△開始降壓

Y-△減速運動的特點是該方法簡單且經濟。起動電流是直接起動的1/3，因此僅適用于在空載或輕載條件下起動電動機。

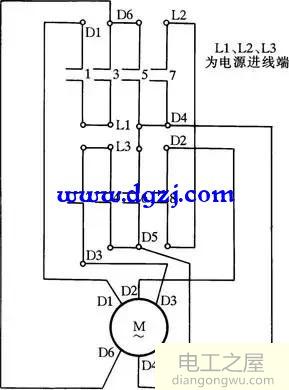

圖2顯示了QX1手動Y-△啟動器的接線圖。在圖中，L1，L2，L3連接到三相電源，D1，D2，D3，D4，D5，D6連接到電動機。將手柄拉到“ 0”位置會斷開所有8個觸點的連接，并且在斷電后電機將不會運行。當將手柄拉到“ Y”位置時，觸點1、2、5、6和8閉合，3、4、7觸點斷開，電動機定子繞組連接到Y形階梯上。開始。電機轉速上升到一定值時。

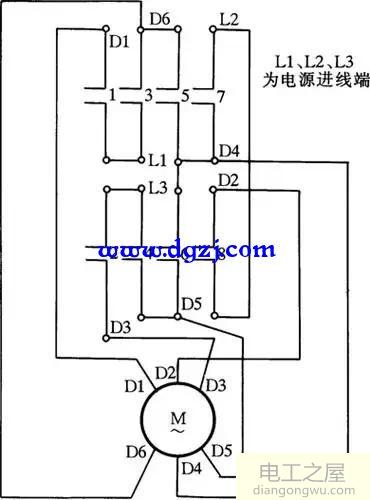

將手柄拉到“△”位置。此時，觸點1、2、3、4、7、8接通，觸點5和6關斷。電機定子繞組保持△形并正常工作。

3.定子串聯電阻

啟動定子繞組串聯電阻控制

電動機啟動時，電阻器串聯連接到電動機定子繞組。由于電阻兩端的電壓降，施加到電機繞組的電壓低于電源電壓。將其短路以使電動機在額定電壓以下運行即可達到安全啟動的目的。

4.無源串聯電阻

手動串聯電阻啟動控制

如果三相交流電動機的銘牌上標有額定電壓220/380V（△/Y）的接線方法，則Y-△方法不能用于降壓啟動，可以使用此方法啟動串聯電阻或電抗器方法。

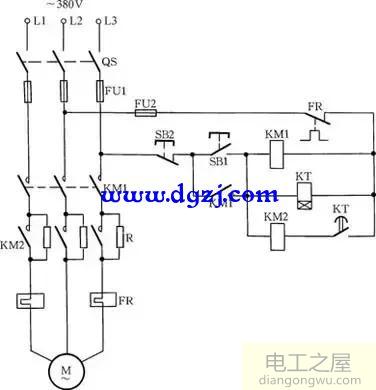

接線如圖所示。當需要啟動電動機時，請按開關按鈕SB1以啟動電動機串聯電阻。電機轉速達到額定轉速后，再次按SB3，電機電源將變?yōu)榇箅妷弘娫矗姍C將正常運行。

5.汽車變壓器

自動變壓器手動啟動控制

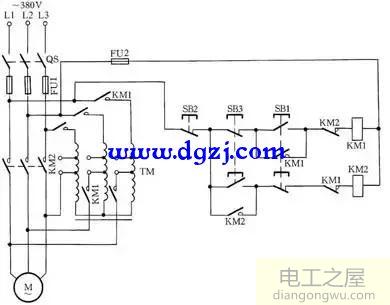

自動變壓器的手動啟動控制電路如圖8所示。啟動電動機時，按SB1按鈕即可通電并閉合KM1接觸器，然后電動機通過自耦變壓器啟動。電動機啟動后，按一下SB3按鈕可使電動機進入正常的全電壓運行狀態(tài)。

6，Y-△開始轉換

籠式電動機Y-△轉換啟動控制

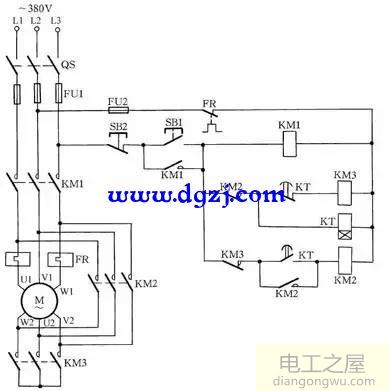

接線如圖所示。啟動電動機時，首先合上開關QS，然后按SB1按鈕，接觸器KM1將會上電，并且接觸器將自鎖。 Y形起動接觸器KM3線圈和時間繼電器KT線圈連續(xù)通電，KM3常開主觸點接通，并且電動機通過Y形起動連接。同時，常閉輔助觸點KM3斷開，三角型工作接觸器KM2的線圈斷開。在時間繼電器延遲了一定時間后（可以根據啟動時的電動機容量和負載條件來調整時間繼電器），時間繼電器KT正常斷開延遲，而常開延遲閉合觸點KM3將電源斷開。 KM2線圈斷電，通電后，觸點自動鎖定，電機連接成三角形。同時，KM2常閉輔助觸點的連接斷開，這將切斷KT和KM3線圈的電源。

圖中的熱繼電器FR與電動機的1相繞組串聯連接，并且設定電流必須為電動機的相電流的額定值。在三角形連接方法中，根據上述方法連接熱繼電器，因此更加穩(wěn)定。
