三相電機4kw用多安電流(5.5kw電機電流計算公式)

  • 發布時間:??2021-03-07
  • 分類:行業資訊
  • 作者:
  • 來源:網絡
  • 訪問量:4332

在380VAC,50HZ電源下,四極1500旋轉鼠籠式異步電動機的電流可以為12.1A,但仍需要電動機銘牌上的實際電壓。

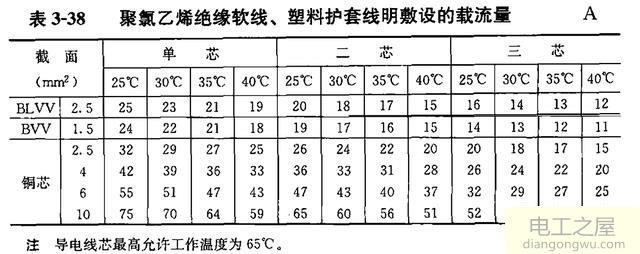

建議在此處使用12.1A來說明問題,如果分布距離不長,則使用2.5平方銅線。 1.5平方略小。參見下圖:

三相5.5kw電機計算工作電流和用多少平方電源線

該表可以看作是普通RVV,BVR和其他軟線在空中的載流量。銅芯3芯的1.5平方電容在40度下為11A,2.5平方銅芯為15A,并且當溫度較低時載流能力高。

您還可以看到BLVV是鋁芯線,下載電流在40度時為12A,略小于12.1A。

因此,建議使用2.5平方銅芯線。

5.5KW三相交流電動機的工作電流約為11A。使用1.5平方毫米的銅線。

三相四線電源系統已在我國各個地區用于普通膠片。相電壓為220伏,線電壓為380伏。三相交流電動機由380V的三相線電壓驅動。通常情況下,電動機的容量會在電動機的銘牌上注明,那么如何根據容量計算電源線的直徑和必須安裝的電動機的工作電流呢?

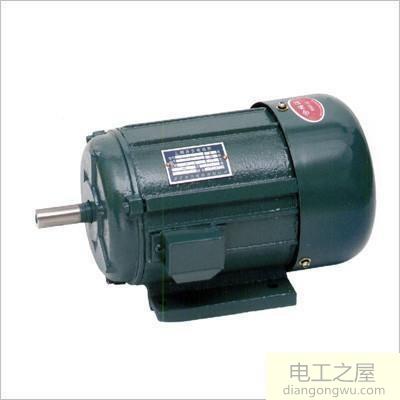

三相5.5kw電機計算工作電流和用多少平方電源線

1:三相交流電動機的電流計算包括三相電力的功率因數cos?,通常為0.8。

2:有兩種計算三相交流電動機電流的方法。一種是經驗估計方法,另一種是公式計算方法。

3:經驗估計方法:2千瓦或更高的三相380V交流電動機的額定電流是額定容量的兩倍,而2千瓦以下的三相AC電動機的額定電流是額定容量的2.5倍。此處的電動機為5.5千瓦,大于2千瓦,因此預期電流值為2 * 5.5=11安培。

4:公式計算方法:I=P /(1.732U *COS?)。 I是電動機的額定電流(以安培A為單位),P是電動機的額定容量(以瓦為單位),其中5.5千瓦(5.5 * 1000瓦),U是施加到電動機的電壓(以伏特為單位)。 380V,COS?是功率因數,此處為0.8。在公式中:I=P /(1.732U *COS?)=5.5 * 1000/1.732 * 380 * 0.8=10.446安培。舍入為11A。

5:導線允許的電流不僅與導線直徑有關,而且還與環境溫度,導線護套的絕緣以及放置方法的導線材料等因素有關。通常,使用經驗估計方法。這是因為使用銅線時電流小于28A。然后,每平方毫米取10安培的銅線。為了安全起見,請使用1.5平方銅線。
