1.繞組短路故障檢測方法
(1)如何觀察工作電流和工作條件。當繞組中發生短路故障時,不僅流過繞組的電流大于額定值,而且繞組中還會產生熱量。繞組匝之間的短路越嚴重,電流將超過額定值,繞組的發熱將變得嚴重甚至燒毀。對于具有三相電源的電動機,三相電流是不平衡的。具有大電流的繞組是指繞組之間存在短路故障的繞組。此時,電動機的功率減小,噪聲增大,在嚴重的情況下無法關閉負載。
(2)電阻值的測試方法。如果事先知道繞組的直流電阻,則可以通過測量直流電阻的值來確定匝之間是否存在短路故障。通常,實際電阻值與繞組額定值之間的偏差不應超過2%,測量的實際值小于額定值越大,匝間短路誤差就越嚴重。為了確保測量的準確性,必須在“ R×1Ω”塊中設置使用的模擬萬用表或數字萬用表,并進行零位精確校準。
(3)如何檢查線圈短路檢測器。所謂的線圈短路檢測器(也稱為線圈短路檢測器)是通過在I型鐵芯上繞一定數量的繞組來形成具有開路磁路的“單線圈”變壓器。如圖8所示。 -7。在檢測過程中,磁芯被放置在定子槽中。線圈短路檢測器通電后,會形成一個閉合的磁路,其定子鐵心與變壓器相同。線圈短路檢測線圈是初級線圈。它是一個線圈,固定(旋轉)子槽的繞組是虎鉗線圈。如果繞組之間的匝間沒有短路故障,則對應于變壓器的空載,并且線圈短路檢測器中的電流很小。如果繞組匝之間存在短路故障,則與變壓器短路相同,并且線圈短路檢測器中的電流會增加。增加并發出更大的“嗡嗡”聲。基于此現象,可以確定繞組在匝之間是否存在短路故障。在雙層繞組的情況下,定子槽中有兩個線圈,因此必須在插槽的兩側分別檢查線圈短路檢測器。
如果線圈短路檢測器未連接到電流表,則還可以通過在繞組另一側的插槽中放置一小塊鐵來測試觀察結果。當測量的繞組短路時,短路電流會產生磁通量,該磁通量會吸引鐵板,從而使鐵板振動。相反,如果測量的繞組中沒有短路故障,則會出現鐵板。不振動。

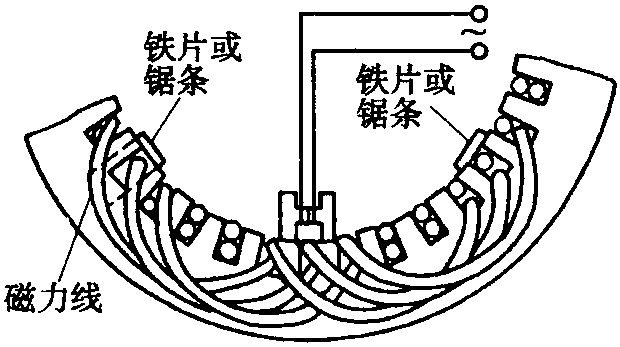

(a)插槽中的單線圈檢測

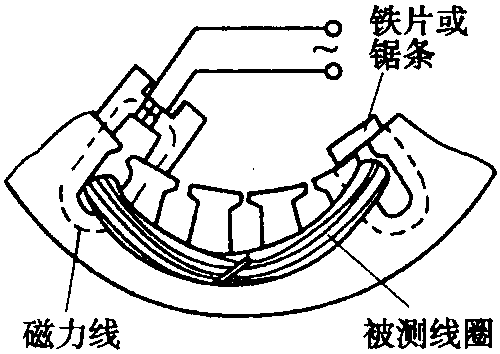

(b)檢測插槽中的兩個線圈
圖8-7使用短路檢測器在匝間發現短路的示意圖
線圈短路檢測器通常必須是自制的,生產步驟和方法如下:

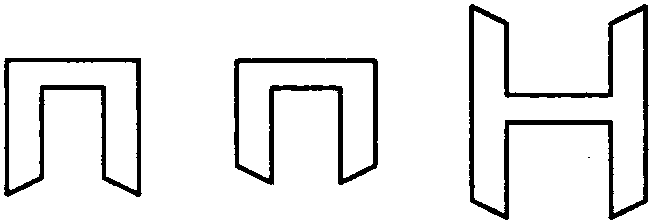

步驟1根據您擁有的現有材料:選擇合適的硅鋼板制成線圈短路檢測器的芯。鐵芯的形狀如圖8-8所示,其中H型鐵芯為理想,凸弧形端用于檢測定子繞組的短路故障,凹弧形端部用于檢測轉子的鼠籠棒。鐵心寬度a不應太寬,并且應與大多數電動機定子齒的寬度相同。芯的厚度不是太嚴格,但是應該盡可能地厚。這是因為鐵芯越厚,所需的線圈匝數就越少。
圖8-8普通線圈短路檢測器的單芯形狀
步驟2 :根據鐵心截面積A(單位:mm2)計算線圈短路檢測器的功率P。線圈短路檢測器的功率P可通過以下公式計算:
步驟3 :根據連接到線圈短路檢測器鐵心區域A的電源電壓U(單位:V)計算線圈匝數N。用于計算線圈匝數N的經驗公式為:
在公式中,U可以為220V。
根據步驟4、線圈短路檢測器的功率P,計算線圈繞組用漆包線的截面積S。 S可以通過以下公式計算:
公式中,△是漆包線的允許電流密度,通常為2.5A/mm2,I是漆包線的允許電流密度(單位為A)。
上面的公式已被重寫為:
步驟5 :根據漆包線繞組的橫截面面積S計算直徑d。 d可以根據近似公式:計算
原因
所以
當U為220V時
d=0.03A(毫米)
步驟6纏繞:線圈并固定形狀。繞組線圈以及固定和整形類似于制造變壓器。鐵芯的兩側均用鋼板固定,鐵芯窗用幾層絕緣紙?zhí)畛洌瑢Ь€在窗上分層排列。浸泡并晾干。

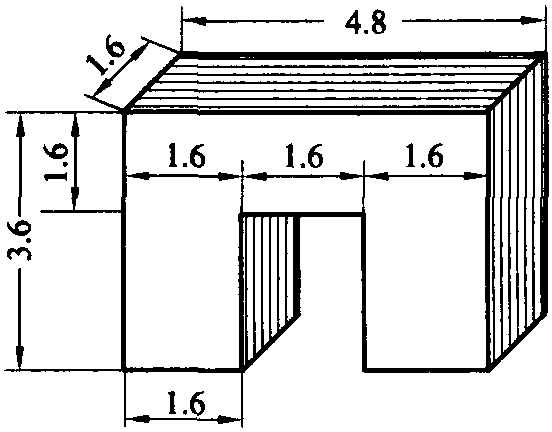

例如,使用鐵芯制造一個線圈短路檢測器,如圖8-9所示,并計算線圈中的匝數N和所用漆包線的直徑d(mm)。
圖8-9核心尺寸
步:計算芯截面A:
A=6×1.6=9.6(mm2)
第二步:計算線圈轉數N(電壓U為220V):
N=50/9.6×220≈1146(圈)
步驟3 :計算線圈繞組中使用的漆包線的直徑d:
d=0.03×9.6=0.29(毫米)
:選擇直徑d=0.29mm的漆包線,并以1145個繞組結束。

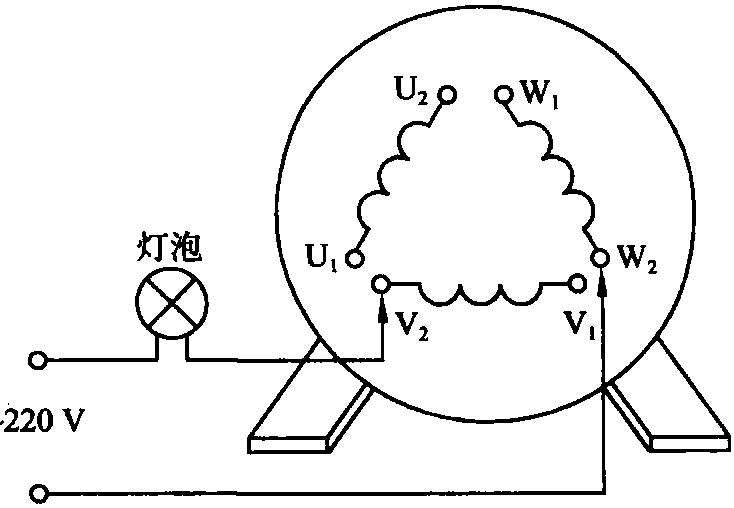

(4)燈泡檢測方法(相間短路):首先,拆卸電動機繞組的每一端,然后將“ 220V/60W”燈泡串聯到電源上,然后將兩者連接繞組的兩個階段中的每個階段的末端,其尖端如圖8-10所示。如果燈泡點亮,則表明兩相繞組之間存在短路故障。
圖8-10使用串聯燈泡法查找相間短路繞組圖
2.繞組短路點檢測方法——觀察方法
在電動機的操作中,兩相繞組中通常存在220 V或380 V的電壓,并且在線圈的兩個相鄰匝之間存在一定的電壓。當發生匝間短路故障時,在大多數情況下,短路點附近的匝間絕緣會因過電流加熱而變色,燃燒或燒毀。基于這些現象,可以確定短路點。如果上述特征不清楚,則可以在觀察之前使電動機運轉一定時間。
