WJR軟起動單元外形尺寸與安裝(裝配圖的安裝尺寸)

  • 發布時間:??2021-03-06
  • 分類:行業資訊
  • 作者:
  • 來源:網絡
  • 訪問量:4300

(1)大小

WJR軟起動器單元的外部尺寸分為三種類型:圖2-3-1顯示了7.5?45kW的外部尺寸,圖2-3-2顯示了55?132kW的外部尺寸,圖2-3-3顯示了145?315kW的外部尺寸。

在圖2-3-3中,有兩個風扇由50℃的溫度開關控制,當晶閘管散熱器的溫度達到50℃時,溫度開關起作用,風扇起作用。

(2)安裝要求

1.網站要求

必須正確安裝WJR軟啟動設備,以實現預定的設計性能和使用壽命。

(1)環境濕度為:5%?95%,無凝結或水滴。

(2)環境溫度為:-30?+ 40℃。

(3)污染等級:不超過III級。

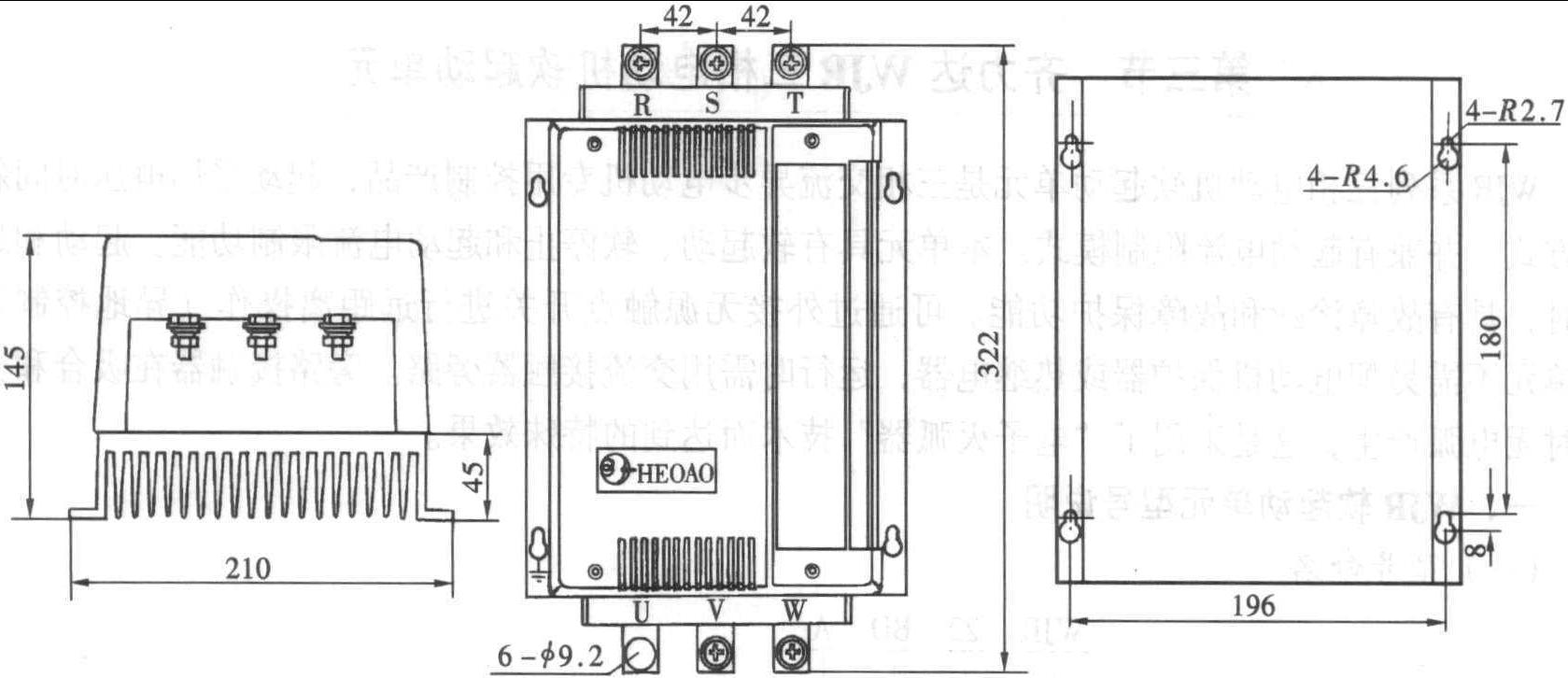

圖2-3-1 WJR裝置7.5?45kW的外形和安裝尺寸圖

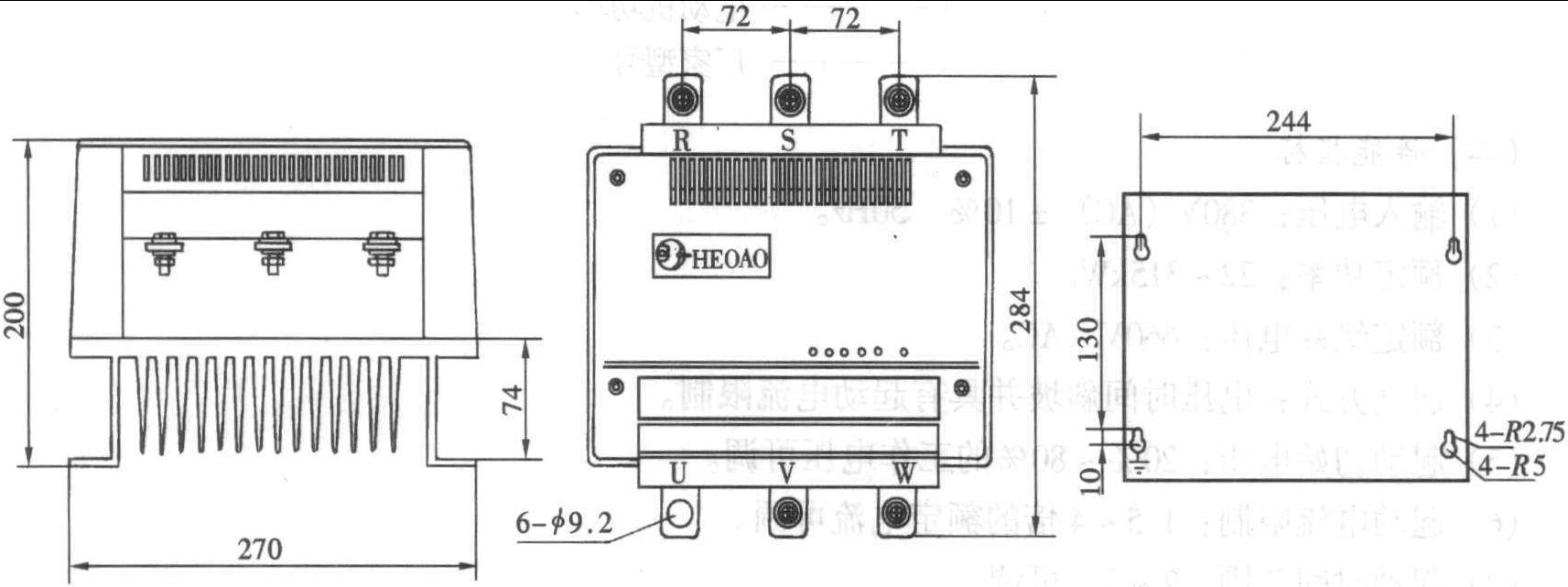

圖2-3-2 WJR單元55?132kW外部尺寸和安裝尺寸

(4)安裝面和垂直面之間的傾斜度為±5°以下。

2.確定

在安裝WJR軟啟動單元之前,請確保所有零件在運輸過程中均未損壞。檢查機械零件的松動以及運輸過程中可能發生的其他情況,確保軟起動器的適用功率與電動機的功率相匹配,并且選擇其他電氣組件符合設計要求。

3.電流互感器選擇

應根據表2-3-1選擇電流互感器,以使過載保護時間不準確,電流極限不在1.5至4倍之間。

表2-3-1 WJR單元電流互感器選擇表

軟起動器功率(kW)7.5111518.5?22374555電流互感器(A)75:5100:5605150:5605200:5605333:5400:5605500:5軟起動器功率(kW)7590110?132160?185220 ?250315電流互感器(A)600:5800333:5605333:51500 p:52000:5e

0251x3000333

圖2-3-3 WJR裝置140到315kW的外部尺寸和安裝尺寸
