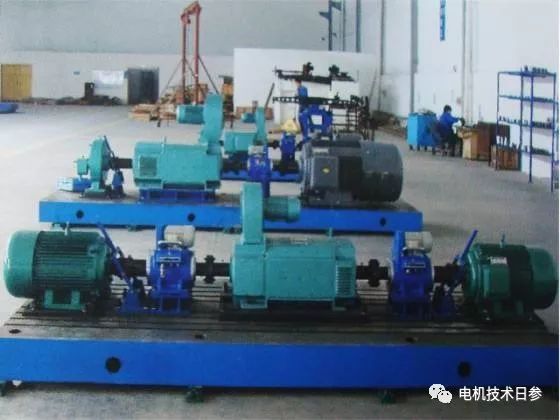

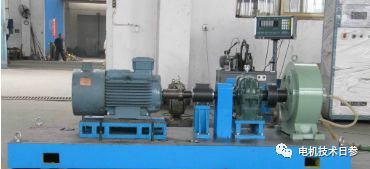

三相異步電動機檢驗試驗中重要的項目之一是短路試驗,俗稱堵轉試驗。堵轉試驗時,應保證轉子的靜態,堵轉電流較大,因此必須嚴格控制堵轉時間和堵轉電壓;對于設備能力不足的電機企業或修理單位,不能以標準化的方式進行堵轉試驗。
額定電流下堵轉電壓的選擇
堵轉試驗的目的是測量額定電壓下的堵轉電流IK、堵轉轉矩TK和堵轉損耗PK,同時測量堵轉電流、堵轉轉矩、堵轉輸入功率與輸入電壓的關系曲線,即堵轉特性曲線。通過對堵轉電流和三相平衡的分析,可以反映電機定轉子繞組和磁路的合理性和一些質量問題。
檢查試驗時,根據型式試驗結果確定相對固定電壓下的試驗。380V電機電壓為100V,220V電機電壓為60 V,該電壓下電機堵轉電流基本等于額定電流。主要檢查電機轉子的質量狀況。對于不同規格的電機,額定電流對應的堵轉電壓是不一樣的(Ms以后會和你分享),但為了便于批量測試,采用了統一的電壓。
出廠試驗數據與電機主要性能數據的關系
這里所說的出廠數據是指空載電流、空載輸入功率(簡稱空載損耗)、堵轉電流和堵轉輸入功率(簡稱堵轉損耗)。它們與電機幾個主要性能參數之間的理論定性關系如下。
(1)空載電流大時,功率因數低。
(2)空載損耗大,效率低。
(3)堵轉電流大,額定電壓下堵轉電流可能超過考核標準;但如果堵轉電流小,額定電壓下的堵轉轉矩可能達不到標準要求,因為堵轉轉矩與堵轉電流成正比。
(4)堵轉損失大,效率低;但如果堵轉損失小,大扭矩可能達不到標準要求,因為大扭矩與堵轉損失成正比。
對于出廠檢驗數據,有的廠家采用合格區法,會根據產品技術條件和型式試驗結果確定;一些電機制造商使用基于型式試驗結果的上下偏差法。兩種方法各有優勢,目前廣泛采用的是上下偏差法。電機測試數據的交叉校驗關系比較復雜,非專業人員無法準確分析判斷電機性能的綜合符合性。因此,在檢查和測試時,應嚴格按照評估標準進行判斷,尤其是出廠評估數據的合理性尤為重要。
以上非官方內容僅代表個人觀點。
