電動機繞組和外殼之間的絕緣對于電動機的安全運行非常重要。絕緣不良將對電動機的輸出功率產生輕微影響,在嚴重的情況下,將無法打開電源,并可能對操作人員造成電擊。
1.測量項目
對于鼠籠式電動機,您需要測量定子繞組和通往機殼的繞組之間的絕緣電阻(通常稱為“接地”)。對于繞線轉子電動機,除了上述測量之外,還必須測量轉子繞組。每個繞組和外殼之間的絕緣測量;對于多速多繞組電動機,必須逐個測量每個繞組之間以及每個繞組與外殼之間的絕緣電阻。對于普通的中小型直流電動機,必須分別測量電樞。回路繞組,串聯繞組和并聯繞組之間以及底盤和滑環之間的絕緣電阻。
2.使用測量儀器
對于低于500V的低壓電動機,您需要使用500V兆歐表或數字兆歐表。對于500至1,000V的電動機,您需要使用1,000V兆歐表或數字兆歐表。 1000V歐姆表塊。
3.測量方法

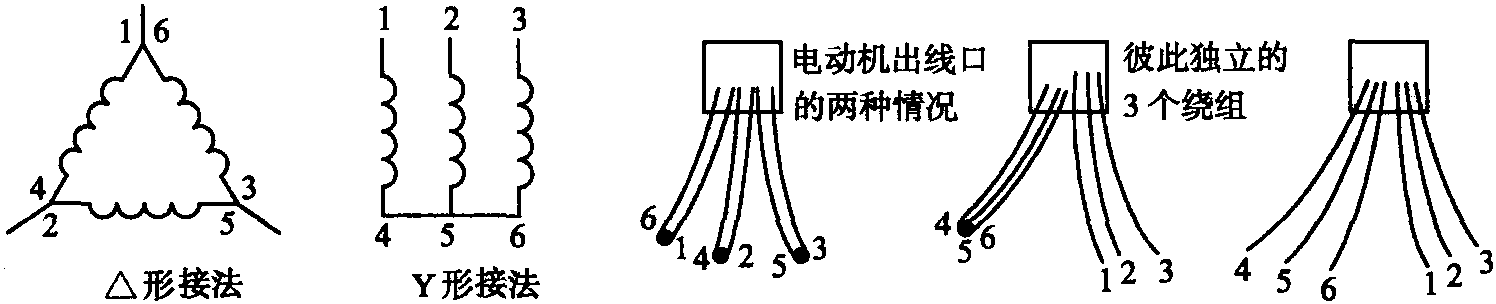

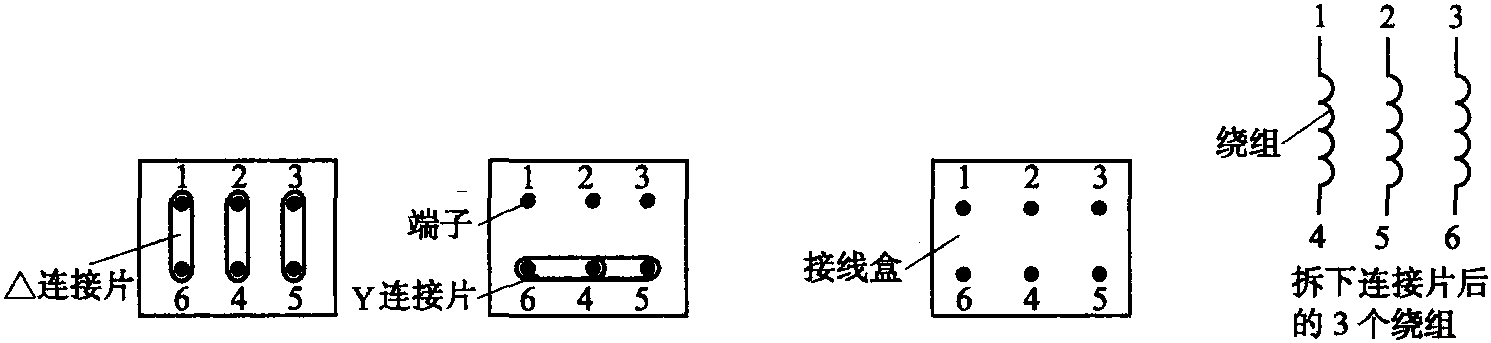

以三相交流異步電動機為例。如果接線盒沒有損壞,請拆下3個△/Y連接部分,并分開3個繞組,使它們獨立。如圖8-2(a)所示,對于不帶接線盒直接連接的電動機,在△連接的情況下,三個繞組點必須始終彼此敞開。 -結尾。如果是Y型連接,則需要打開連接的中心點,以使三個繞組彼此分離并變得獨立。此時,應注意標記連接方法,以便易于識別何時恢復連接,如圖8-2(b)所示。
(a)拆下連接部件并分離3個繞組。
(b)三個繞組直接分開
圖8-2使三個繞組彼此獨立
在執行任何特定的測量之前,您需要熟悉儀表的正確使用方法,以確保儀表不準確或損壞儀表。以兆歐表為例。首先,您需要連接兩根測量線(測試筆),校正指針的讀數,順時針輕輕搖動手柄,儀表頭上的指針應移至“∞”位置。兩條測量線的方向相同,時針輕輕搖動手柄時,儀表頭上的指針應指向“ 0”。
在正式測量中,用于連接兆歐表“地”的測量線應連接到電動機的外殼,而其他測量線應依次連接到被測繞組。然后均勻搖動手柄(120轉/分鐘為宜),搖動時間應至少為1分鐘。指針穩定后,顯示的值就是繞組對地的絕緣電阻值。
可以使用繞組上的6個引出連接器來測量繞組之間的絕緣電阻值。將兆歐表的兩條測量線連接到兩個繞組的引線接頭,并依次測量它們之間的絕緣電阻。

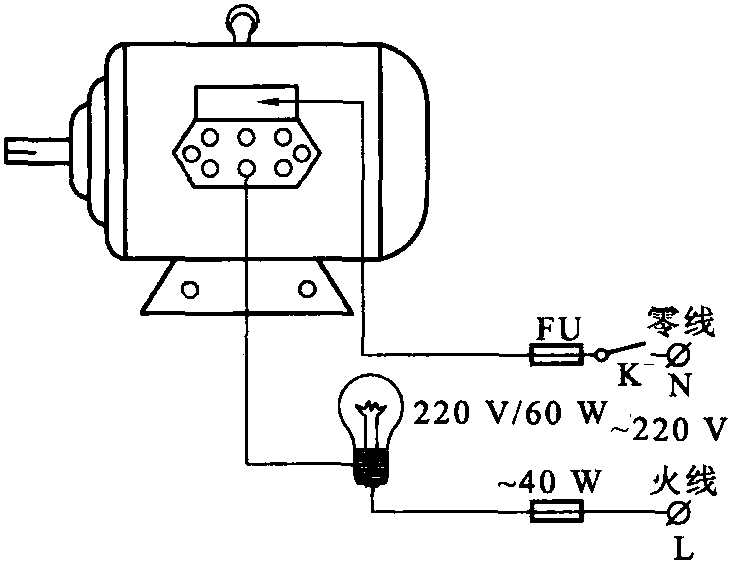

如果沒有兆歐表或數字絕緣電阻測試儀,則還可以使用220V主電源和燈泡對500V以下的電動機進行粗略測試。測試電路如圖8-3所示。燈泡不亮(燈絲不是紅色)。這意味著絕緣良好,燈泡越亮,絕緣越差。
圖8-3燈泡測試電路
4.絕緣電阻值
電動機繞組和殼體之間的絕緣電阻與電動機的容量沒有直接關系,但與工作電壓有關。在實際應用中,對于額定電壓為500 V或更低的低壓電動機,每個繞組與每個繞組的殼體之間的絕緣電阻應大于1MΩ,并且轉子繞組和滑環之間的工作電壓不得超過1MΩ。每伏特低。估計值為500Ω(例如500Ω/V)。實際測量結果為0.5?1MΩ時,應注意監測,小于0.5MΩ時應干燥。如果干燥后仍小于0.5MΩ,則必須進行額外的檢查并進行局部維修,或者打開電動機并相應地更換繞組。
