什么是變頻水泵,電荷泵升壓電路圖

  • 發布時間:??2021-03-08
  • 分類:公司動態
  • 作者:
  • 來源:網絡
  • 訪問量:3558

水泵使用變頻器來調節速度,以完全消除水錘并延長泵,管道和配件的壽命。因此,比賽中使用了不同類型的水泵系統,例如用于水生植物或高層建筑的恒壓供水系統,用于中央空調的恒溫差(或恒溫)冷卻劑系統等。在這樣的系統中,如果所需流量顯著變化并且需要增加或減少泵的數量,或者某些單元由于運行或卸載而打開或關閉中央空調,則變頻泵需要供水系統正確啟動和關閉。變頻泵的啟動和關閉通常是通過接觸器直接連接和斷開變頻器的電源來實現的,如圖4-15所示。

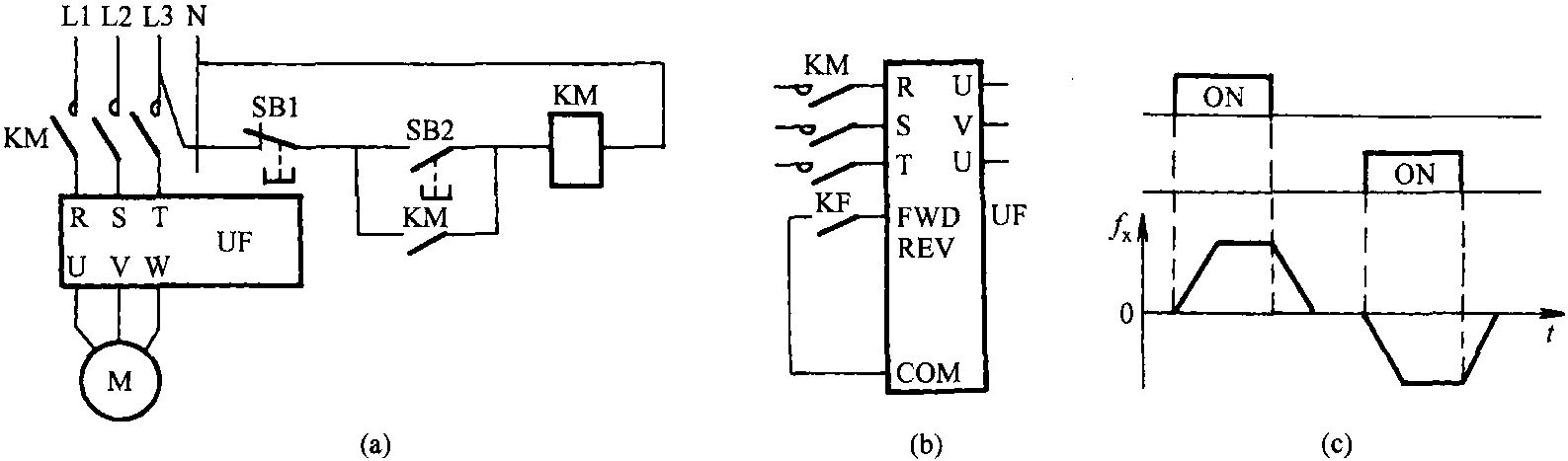

圖4-15變頻泵的外部正向旋轉控制電路

(a)電路圖,(b)控制電路圖,(c)控制電動機的正向和反向功能曲線

可以在圖4-15(a)中看到。

(1)引導過程。當逆變器直接連接到電源時,由于內部每個DC電路系統中都有一個濾波電容器,因此需要進行開關過程。嚴格來說,在轉換過程結束之前,變頻器的操作可能看起來異常。但是,由于每個直流電路的充電時間常數非常短,并且抽水系統的加速時間通常設置得較長,因此加速過程很慢,并且變頻器的主控制板通常具有自保護功能,因此頻率轉換器的速度不是0。變頻器打開后立即開始,通常是可以接受的。但是,如果條件允許,在接通電源后的較短時間后延遲加速會更有意義。

(2)終止過程。停止時,如果直接切斷變頻器的電源,則電動機將處于自由制動狀態,電磁轉矩將為零。并且由于水的阻力更大,因此阻力系統將迅速停止。這會引起流體動能的急劇變化,從而引起水錘并損壞泵送系統的管道和配件。因此,當變頻泵系統關閉時,有必要遵循“先減速后再切斷電源”的原則。

總之,變頻器的上電控制必須與增/減速控制分開處理。

如圖4-15(b)所示,在變頻器的外部輸入控制端子上有“正向控制端子”(公共符號為FWD)和“反向控制端子”(公共符號為REV)。它用于控制電動機的正向和反向旋轉,其功能如圖4-15(c)所示。以正控制端子為例,說明如下。

當FWD與公共端子COM斷開連接時,變頻器的輸出頻率將保持為零。當給定頻率不為0時,當FWD和COM相連時,變頻器的輸出頻率將根據預設的“加速時間”上升到給定頻率。相反,如果在泵送系統以恒定速度移動時FWD和COM分開,則泵送系統的速度會根據預設的“減速時間”降低,直到完全停止。

在圖4-15(b)中,通過接觸器KM接通/斷開變頻器的電源,并通過繼電器KF實現FWD與COM之間的接通/斷開。打開電源時,必須先拉動KM,然后在1秒后拉動KF。關閉電源時,必須首先釋放KF,延遲時間足夠(通常是預設的“減速時間”),然后再重新設置KM。

可以通過PLC或徽標對上述控制過程進行編程(見圖4-19和圖4-20)。它還受時鐘控制,以自動停止和啟動泵。

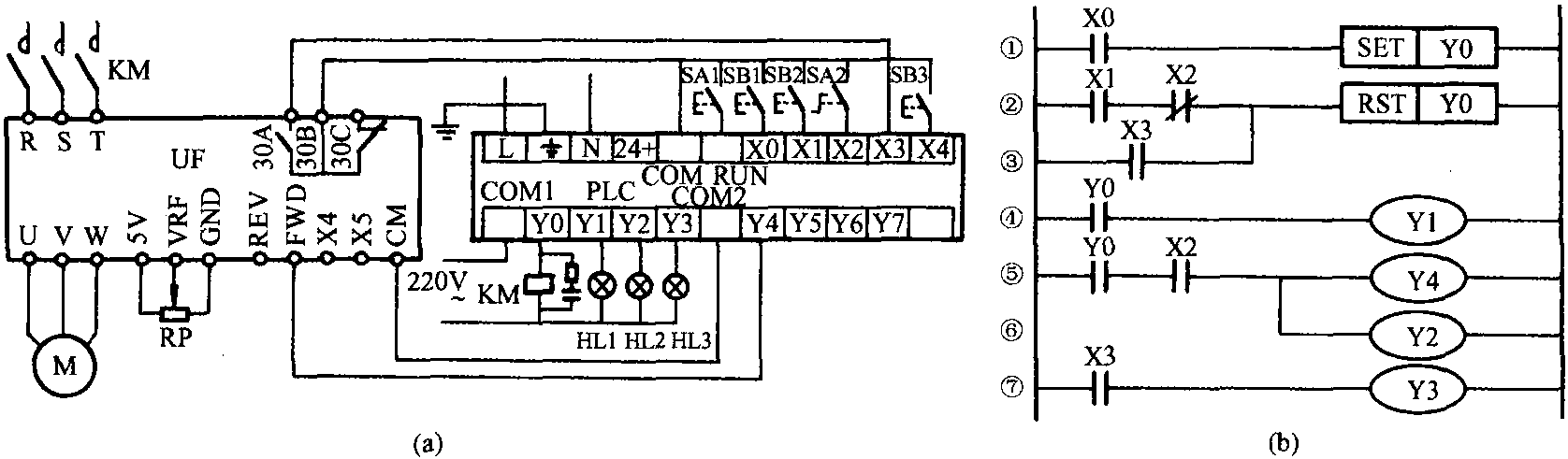

圖4-19外部PLC正轉控制電路

(a)控制電路; (b)PLC正轉控制梯形圖

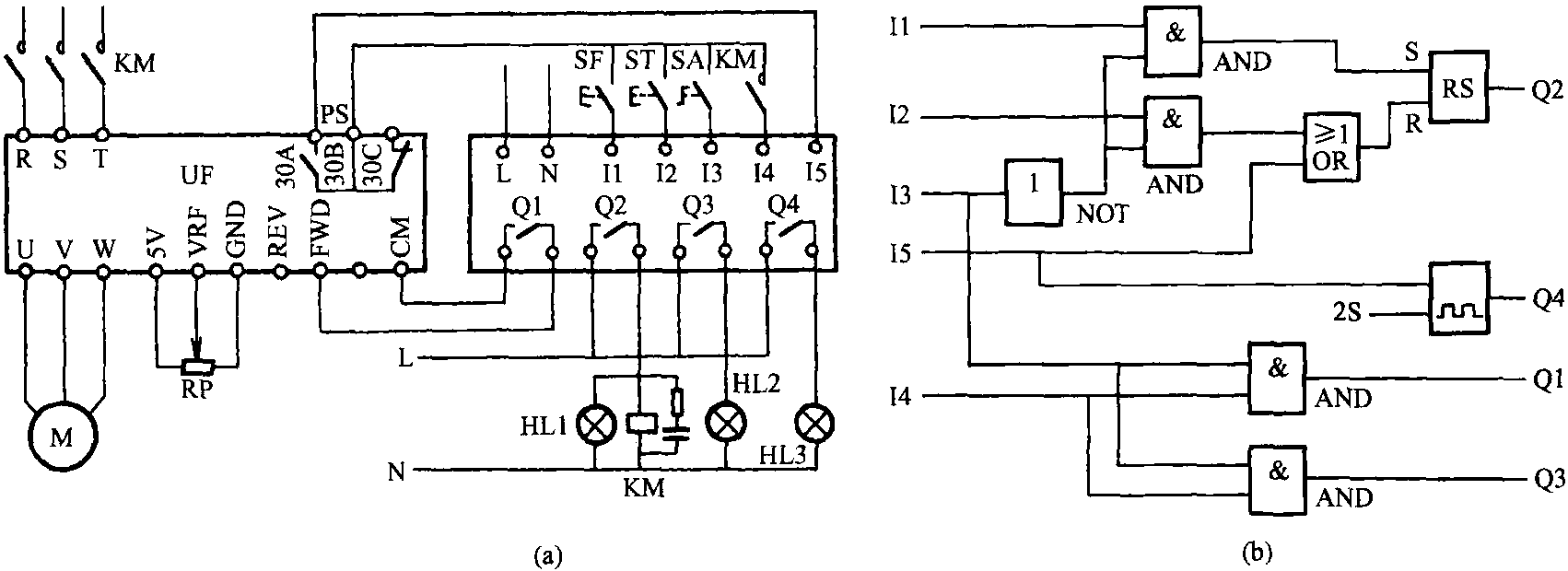

圖4-20外部徽標!變頻器正向控制

(a)電路圖; (b)徽標!功能模塊圖
