交流接觸器接線,交流接觸器自鎖接線圖

  • 發布時間:??2021-03-08
  • 分類:公司動態
  • 作者:
  • 來源:網絡
  • 訪問量:4046

它具有受控的3P斷路器,1P斷路器,綠色的啟動按鈕(由一對常開觸點3到4組成)和停止按鈕(由一對常閉觸點1組成)。 ?2),兩個380V指示燈,帶有380V工作吸合線圈的交流接觸器(學習時,在交流接觸器后面串聯另一個熱繼電器以保護三相異步電動機,并且該熱繼電器與交流異步電動機串聯) 38OV引入線圈電路一對常閉觸點,當電動機發生過載和過流時,熱繼電器的延伸部分會因電流而變形和膨脹,并壓下輔助觸點,以保護電動機的安全。將觸發器斷開即可停止工作),簡單的方法是啟動,鎖定和停止是由三相異步電動機組成的物理控制電路。

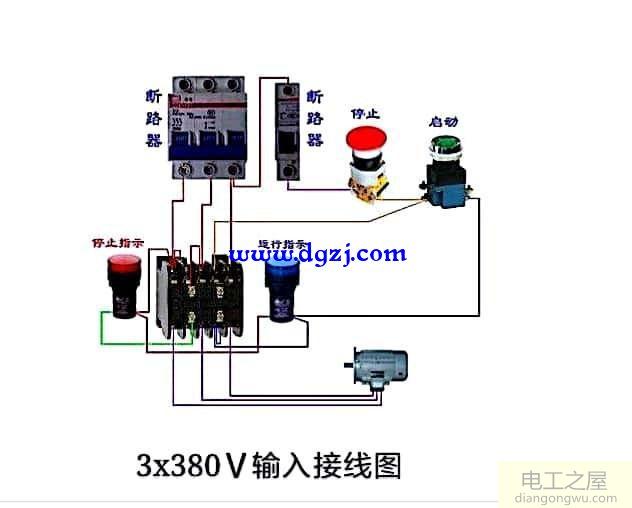

380V控制交流接觸器起停實物接線圖

工作過程如下:合上三相斷路器,然后合上控制電路的1p斷路器,為電路提供3x380V的工作電源(3x380V也可以標記為L1,L2,L3。線路,任何兩相線路電壓都稱為線路電壓,即380V。這時,按下開始按鈕會將原來的常開靜態更改為:關閉,并且電流從樁頭流出。 1P斷路器通過停止按鈕從常閉1到2連接到啟動按鈕3到4。然后,它流到接觸器的輔助常開觸點的一端,這時電流流到380v線圈的一端。另一端直接連接到接觸器輸入電源的相線,形成380V引入線圈。建立了一個完全閉合的工作電路,以便線圈產生磁吸力以閉合接觸器。此時,輔助常開觸點從原來的常開變為常閉,這時,啟動按鈕完成任務,輔助觸點進行自動鎖定操作。此時,活動的綠色指示燈也點亮,并且停止燈連接到一組常閉觸點。由于線圈是閉合的,因此它會從原來的常閉狀態變為常開狀態并自動關閉。由于電機連接到接觸器的底部,由于線圈的自鎖和閉合,三對主觸頭從原來的常開變為常閉,并且三相電能直接輸出。連接到三相異步電動機。
