描述三相異步電動機的兩種接線方法

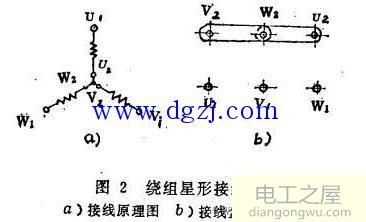

三相異步電動機通常使用兩種接線方法來固定繞組：星形連接（Y）和三角形連接（Δ）。對于大功率電動機，兩個或多個分支并聯連接到每個相繞組。星型連接如圖2所示。將三相單元的尾端連接在一起，并將三個頭端連接到電源。當然，您也可以將三個頭端連接在一起，并且三個尾端用于連接電源。但是，一顆矮小的星星不應該同時具有前緣和后緣。否則，團隊無法形成正常的旋轉磁場。在接線盒（見圖）中，星形點通過兩個連接部件連接。
增量連接如圖3所示。它們與另一網格的末端一起連接到一個繞組的末端以形成三角形，然后將三角形的頂點連接到電源。當以相同的方式使用三角形連接方法時，不能將具有相同名稱的繞組的兩端（兩個頭端或兩個尾端）連接到三角形的頂點。否則，電機將無法正常工作。電動機使用星形連接還是角連接必須符合銘牌上的規定，并且不能隨意更改。
無論采用哪種方法，如果連接錯誤，即使在接通電源后也無法形成正常的轉子磁場。此時：電機難以啟動，并且有特殊的噪音。三相繞組非常不平衡，即使沒有負載，電流也大于額定值。結果，繞組中的溫升急劇上升，并且如果不切斷電源，則電動機繞組會長時間燒毀。因此，使用電機時正確連接繞組非常重要。
