三相變磁阻式步進電機(VR型可變磁阻反應式步進電機的結構原理)
- 發布時間:??2021-03-07
- 分類:公司動態
- 作者:
- 來源:網絡
- 訪問量:1291

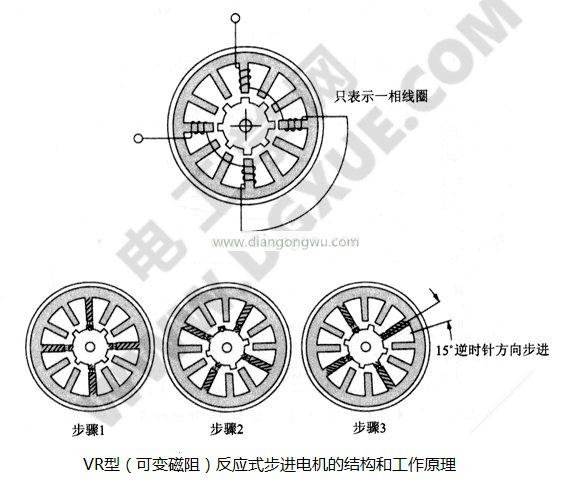

轉子由諸如硅鋼板或電純鐵條的導電磁體制成,并且轉子的外表面具有多層結構。 (轉子的齒槽在旋轉時會引起磁阻變化。可變磁阻電動機(簡稱VR,也稱為電抗步進電動機)。當定子線圈通電時,定子磁極被磁化以吸引轉子齒和轉矩轉矩。相對于產生磁引力轉矩和排斥轉矩的永磁電動機,VR型僅產生引磁轉矩VR型可變磁阻響應步進電動機的結構和工作原理如下圖所示,上圖中有12極均勻分布在定子中,由四個線圈構成,每個線圈之間的磁極之間的距離為30°,相差90°(三個槽間距),相繞組數為8,當相繞組通電時,定子磁極會吸引轉子齒,從而大程度地減小了對靜態位置的空隙阻力。
接下來,我們將解釋從步驟1到步驟3的VR型可變磁阻反應步進電機的工作原理。
步:這是相線圈的簡化圖。陰影線表示相定子被勵磁。轉子被相定子極吸引,并且轉子齒在定子極下方旋轉。
步驟2:斷開相繞組中的電流,給第二相繞組通電,轉子逆時針旋轉一步(15°),并且旋轉停止在第二相定子極下方。
VR可變磁阻響應步進電機的步進角不能直接由上一篇文章中的公式θs=180°/PNr計算,但它是公式θs=180°/PNr的計算值的兩倍。換句話說,它是永磁體類型與分辨率之間的比較,轉子的齒數相同,但VR類型僅為1/2。
第三步:同時為三相繞組供電,轉子也逆時針旋轉15°,并且定子相對于三相磁極的相對位置停止。在下一個時刻,相的繞組通電,第三相的轉子位置逆時針旋轉15°,直至相的定子磁極,返回到相的狀態。轉子通過依次按1相,2相,3相,1相的順序切換勵磁相來逆時針旋轉。這就是VR型步進電機的工作原理。
順時針旋轉時,整流順序為1相,3相,2相。此時,步距角是轉子齒距的1/3,即,將齒距除以相數以獲得步距角。輸出轉矩是不同的,并且與永磁電動機成比例。有趣的電流平方
VR型可變磁阻反應步進電機不使用永磁體,并且定子和轉子的磁場強度與勵磁電流成正比。需要大的勵磁電流以增加磁場強度。通常,隨著較高的勵磁電流,高溫升高。
