風機水泵變頻控制方案
目前由于許多風機、水泵的拖動電機處于恒速運轉狀態，而生產中的風、水流量要求處于變工況運行，造成大量的能源浪費。
◆性能特點：
1、風機水泵類負載為平方轉矩負載，負載一般較平穩。
2、江特B1系列通用變頻器在風機水泵上應用經濟可靠，控制功能豐富。
3、起動平穩，適合大慣量負載調速。
4、內置PID算法。
5、自動節能運行。
6、多種V/F曲線可選。
7、瞬時停電再起動功能。
8、寬電壓運行，允許電壓波動范圍：304V -456V。

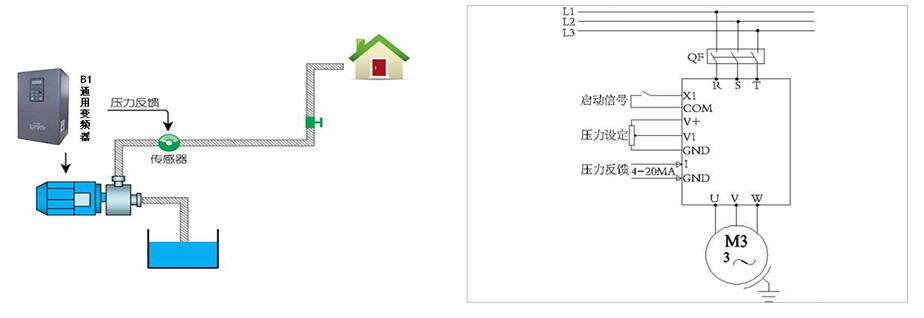

◆系統構成圖：
1、1臺變頻器驅動1臺電機。
2、變頻器選用江特B1系列通用變頻器。
3、采用自由停車方式，無需外接制動電阻。
啟動信號：啟動變頻器運行調整流量。
壓力設定：一般用電位器，設定管道所需壓力/揚程。
壓力反饋：壓力傳感器檢測管道壓力反饋給變頻器做
自動調節，使實際壓力等于設定壓力。
◆應用領域：石油化工、水泥、陶瓷、樓宇恒壓供水、羅茨風機、鋼化玻璃等領域。
