電動汽車的充電分為兩種方式：交流充電和直流充電。充電站是電動汽車工業的重要組成部分，是電動汽車規模發展的關鍵。江西江特電氣集團有限公司憑借其自身的優勢和建設經驗，將為用戶提供電動汽車充電站的獨特和解決方案。它將帶領中國電動汽車充電到未來。

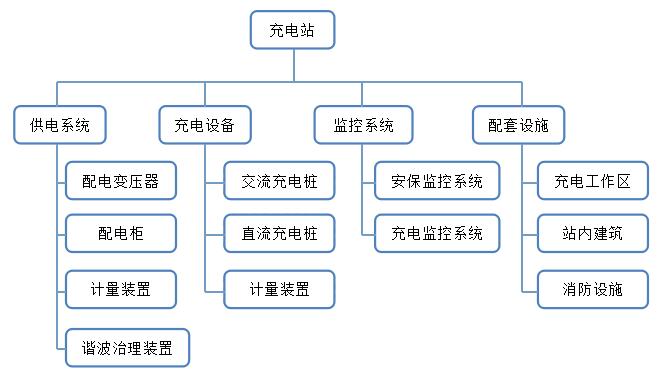

電動汽車充電站包括供電系統、充電設備監測系統和相應的配套設施。完整充電站的總體結構如下：

一、供電系統

電源系統的功能：為電動汽車充電站的電源設備監測系統和辦公空間提供交流電源。供電系統不僅提供了充電所需的電力，而且是整個充電站的正常運行。

供電系統的配置要求主要包括配電變壓器高/低壓配電裝置計量裝置和諧波處理裝置。

1.箱式變電站

YBW系列預裝變電所是一種集高壓開關設備、變壓器、低壓配電設備(含電能計量諧波處理)于一體的布線方案。本系列預裝變電站適用于12kV孔徑頻率為50Hz的三相交流系統.容量配置在1250kVA以下的住宅區，商業大廈，酒店，大型施工現場，高層建筑，工礦企業和臨時施工現場等。

2.高、低壓開關柜。

2.1、高壓開關柜KYN28-12系列裝甲移除金屬關閉開關設備適用于三相交流50Hz電力系統..用于接收和分配電源，控制和監測電路。該系列產品有防止負載推拉斷路器駕駛員在關閉位置時關閉斷路器，防止接地開關誤入帶電室，防止帶電時誤入帶電室。VS1(ZN63)-12真空斷路器可配備VD4VB23AH等國內外廠家的真空斷路器..它是一種性能優越的配電裝置。

2.2、高壓開關柜HXGN-12盒固定交流金屬封閉環網開關設備..適用于充電站、工礦企業、住宅小區、高層建筑、學校公園等配電系統，作為戶內交流三相12kV50Hz的環網供電單位和終端配電設備。可以打開或關閉額定負荷電流。負荷開關-熔斷器組合電氣柜可同時打開額定短路電流.在電力系統中，作為配電設備的保護功率的分配和控制，提高了五防閉鎖功能。

2.3、低壓開關柜GCKGCL低壓抽出開關設備適用于三相四相五相系統.作為電力系統的充電站，發電廠，變電站，工礦企業，高層建筑，無功率補償，電能計量，照明和電機集中控制。

2.4、低壓切換柜GCS低壓切換開關設備適用于發電廠石油化工冶金紡織高層建筑等行業配電系統。三相交流頻率為50≤60)Hz額定電壓為380V≤400V660V..額定電流是一種低壓配電裝置，用于集中控制無功率補償，用于4000A及以下的發電系統。

二、充電設備

充電系統的功能：整個充電站的核心部分，為電動汽車的動力電池充電提供技術要求。

充電系統的配置要求：滿足多種形式的充電要求，提供安全快捷的能源供應服務。主要包括交流充電樁直流充電樁充電裝置電池更換設備。

1、交流充電樁

交流充電樁集交流充電接口、人機交互接口、高壓配電控制與保護于一體。電動汽車車載充電器提供了非常簡單的操作和傳統的充電方法。交流充電樁的設計簡化了簡單的人機交互和完整的控制和保護，集成到小型充電艙的樁體外觀。它反映了低碳環保技術智能和實用主義的核心思想。

2、直流充電樁

直流充電樁集充電控制模塊、功率轉換模塊、人機交互模塊和智能通信模塊于一體，安裝方便、保護方便。除了提高安全可靠的快速充電服務外，人機交互友好的充電操作也很簡單。同時，我們可以與充電服務云平臺合作，實現智能搜索預約提醒信息推送功率分配等智能服務。

3、計費裝置

充電樁收費裝置內置于充電樁內，作為充電管理收費系統。充電樁的操作費用一般可用于支付。掃描QR代碼或手機應用在線支付以及其他方式來測量費用。

三、監控系統

1、安保監控系統

在充電站充電區域電池更換區域的業務窗口等位置設置攝像頭。安全監控系統與報警系統自動觸發視頻，彈出報警區攝像頭的圖像，監控視頻的來源。記錄的時間、日期和其他系統信息可以有選擇地保存視頻信息的質量和保存時間，以滿足管理的需要。

在充電站供電區監測室電池維護區電池存儲區等位置設置入侵控制儀，實現所有或部分檢測電路的布局和疏散。

具體布置示意如下：

1.1、火災報警系統

火警設備按安裝位置編號..當發生報警時，安全監控系統可以根據報警位置拍攝相機進行事故監控。

火警設備的限值由消防部門確定，當發生警報時，聲光報警器被發射并上傳到監測中心。工作人員應當根據情況采取相應措施。

1.2、視頻監控功能

充電站云臺攝像頭實時監控關鍵設備充電場所休息區值班室營業窗口及其他位置。當你闖入警報器時，你會上傳警報并觸發聲音警報。現場工作人員需要判斷異常的無安全問題，而不影響正常的工作。在是否報警時，可以保存視頻數據，并統一管理所有視頻文件。

所需硬件：云臺攝相頭，聲光報警器。

1.3、溫濕度監測

車站監測系統監測配電區休息區，更換電池車間等場所，并存儲溫濕度數據..溫濕度傳感器作為火災報警熱故障的參考，經常采樣，為日常操作和維護提供參數。

所需硬件：溫濕度傳感器

1.4分布式充電樁異常信息監測

當分布式充電樁的操作異常時，攝像機會在預先設置監控位置時連續拍照。并在10秒內拍攝至少6張異常圖片。

1.5安防報警異常信息上傳

當分布式充電樁異常時，將視頻信息和捕獲照片上傳到監測中心。

1.6紅外感應監測

分布式充電樁內置的紅外傳感探測器通過紅外傳感檢測技術檢測充電樁安全工作區內是否有車輛..當車輛進入時，應發出聲音通知信號。

2、充電監控系統

充電監測的主要功能包括。充電系統數據收集和處理報警處理充放電事件的順序記錄和事故記憶控制和操作管理功能。

*數據采集與處理

充電器信息。輸入輸出電壓，電流，功率因數，溫度充電時間，當前充電模式，門開，關閉狀態，充電連接，充電機故障等。

電池信息：電池封裝基本信息，電池單體電壓，電池單體溫度，電池故障，電池管理系統設置信息等。根據收集到的數據，系統計算了電池箱中單體高電壓、低電壓、低溫度、低溫度、電池容量等統計信息，并提供了更多的警報和異常警報。

*管理功能

能源協調與管理：結合電能質量和當前設備的實際運行情況，調整車站充電機的運行定值參數和運行狀態。實現系統能源的協調和管理。用戶交易信息管理：管理用戶帳戶中的消費信息和車輛充電過程信息，如當前剩余的充電歷史記錄。與車輛信息管理和相關電池組及一些單一電池管理和充電過程相對應的歷史電壓波形。設備管理：監控系統可以自動計算主設備運行時間、事故次數、故障次數和相應時間，以評估和合理安排操作和維護方案，設備維修應掛上維修卡。

*控制和操作

智能充電器的操作和控制包括開始停止緊急停止和充電時用戶選擇的充電模式。自動調節充電機的輸出，即根據充電機連接電池的類型和充電特性，調整各階段的充電參數，并將其發送給充電機;當電動汽車電池被充電到電網時。根據調度指令自動調整輸出功率。
