電機絕緣電阻和接地電阻阻值(電動機相對地絕緣電阻多大為合格)

  • 發布時間:??2022-12-14
  • 分類:行業資訊
  • 作者:139.226.163.164-62689
  • 來源:創始人
  • 訪問量:1

絕緣電阻是對電機繞組部分的要求,即電機帶電部分相對于其他非帶電部分的絕緣性能。標準根據電機額定電壓和冷熱狀態的不同,規定了絕緣電阻的小值,也必須按規定的測量儀器進行測試。

電機的接地電阻是評價電機接地水平的性能指標,接地電阻直接決定了電機運行時的安全水平。

從絕緣電阻和接地電阻的概念分析,絕緣電阻越大越好,接地電阻越小越好。然而,在有限的條件下,兩種電阻都有特定的數值要求。

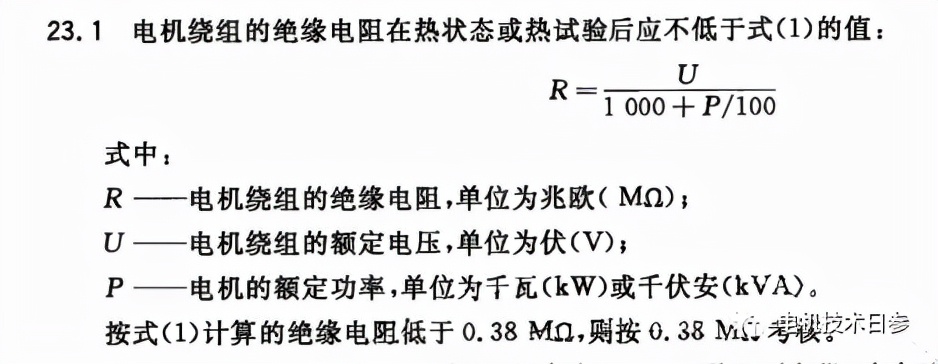

GB/T 14711是中小型旋轉電機的通用安全要求標準。標準電機在熱態或熱試驗后的小絕緣電阻與電機的額定電壓和功率直接相關。根據以下公式計算,規定0.38兆歐為小限值。

82087a52ebc6408ea115de8f16e14c95

至于電機繞組的冷絕緣電阻,是根據電機的額定電壓和電源類型定量規定的:當電機的額定電壓不超過1000V交流和1500V DC時,電機繞組的冷絕緣電阻應不低于5兆歐,其他情況下,電機繞組的冷絕緣電阻應不低于50兆歐。

以上要求可以概括為:電機繞組的熱態絕緣電阻不應低于0.38兆歐;電機繞組的冷態絕緣電阻按照交流1000V、直流1500V分界,分別為不低于5兆歐和50兆歐。特別要提示,絕緣電阻的檢測一定要按照規定選擇適宜的儀表,并區分冷態與熱態的不同限值要求。

是接地電機產品必備的安全運行措施,是電機因電氣質量故障或絕緣結構不良影響而漏電時,對人身安全的保護措施。GB/T 14711有專章具體規定,除接地裝置外,明確接地路徑的接地電阻不應大于0.1歐姆。
