為什么在相同的中心高度下,電機功率差異大?這個問題似乎很簡單,尤其是對于電機行業的專業人士來說,似乎太低級了。但對于非專業人士,尤其是汽車客戶來說,興趣程度不亞于股東關注股價漲跌,試圖從中獲益或降低成本。在這里,讓我們回到源頭,詳細說一說,有哪些門道或奧秘?
01不同防護等級的散熱條件所導致的差異性

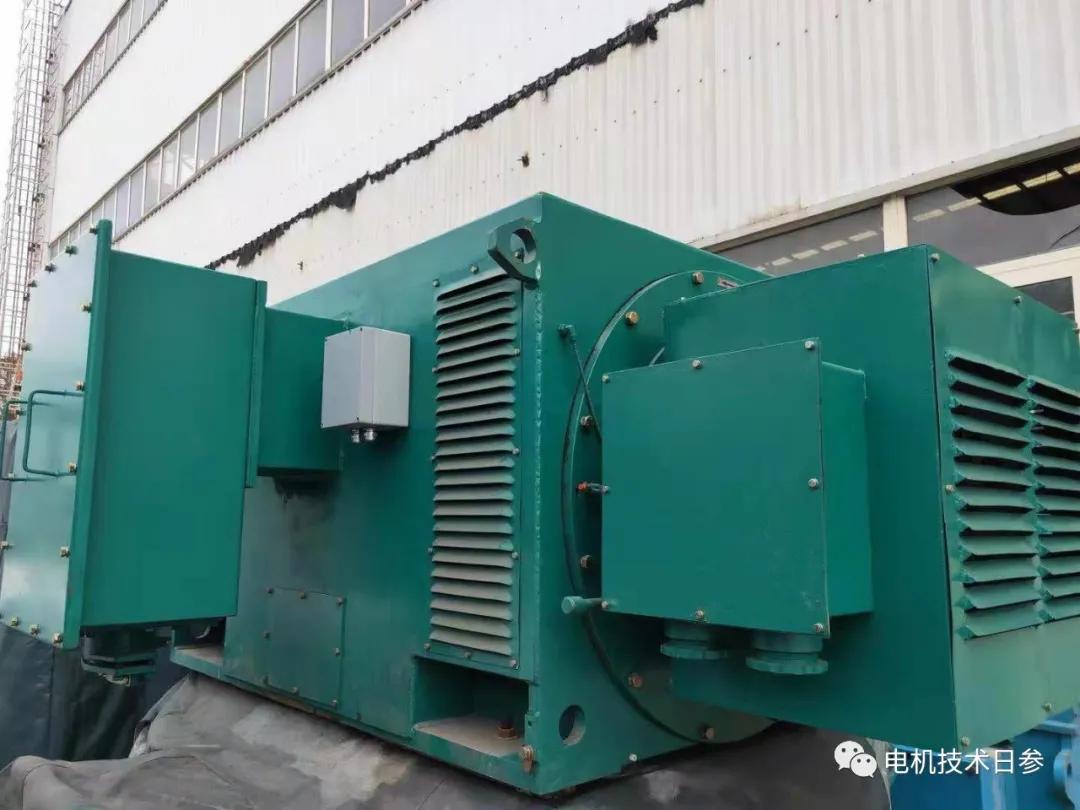

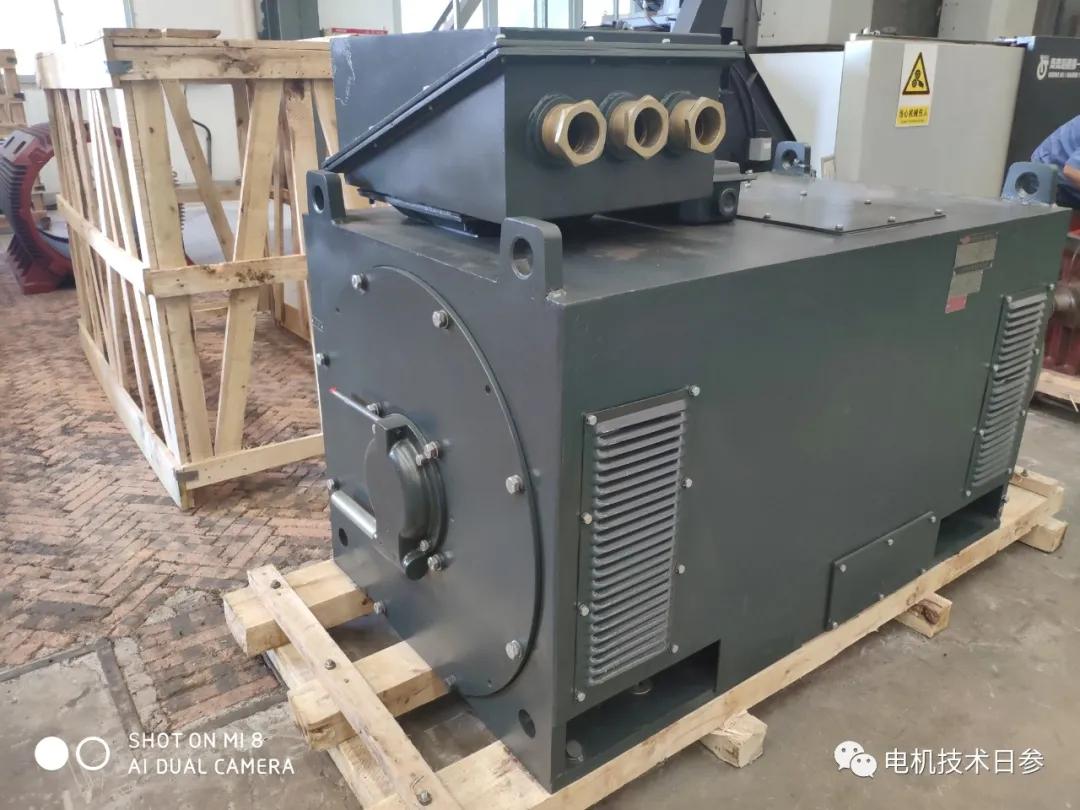

對比常見的IP23和IP54電機:在中心高度相同的情況下,IP23電機的功率比IP54電機大,有的大得離譜。為什么會這樣?散熱條件太差。IP23電機繞組的散熱基本上是通過與外界直接熱交換進行的。常見的風路設計為:冷空氣從電機兩端的窗戶進入,被引導到發熱部位,吸收電機散發的熱量,然后從底座中間的窗戶出來,消散在周圍環境中。電機的發熱部件幾乎與散熱介質充分接觸,傳熱直接,換熱效率高。如果冷卻介質空氣的循環路徑合理,單位長度線圈分布圓周上的電機繞組熱負荷或安培匝數(電負荷)與繞組電流密度的乘積可以選擇得很高,這意味著單位材料所能承載的電功率更大,電機體積可以大大減小。
但是由于導磁材料飽和程度的限制,磁負載基本不會有太大變化。與IP23等不同防護等級的開式電機相比,IP44和防護等級較高的閉式電機熱負荷只能達到1/2級左右,必須配備風扇和風罩,加強機殼表面的散熱。通風散熱方式是通過機殼表面與外界空氣進行熱交換,單位體積的攜帶功率要小得多。因此,在同心高度的情況下,防護電機的功率比封閉式電機大,通風噪音也小。
電機的選擇首先要根據具體的運行環境。同功率的保護電機雖然基數小、價格低、可靠性高,但由于運行環境差,仍然無法選用。但也有很多模棱兩可的情況,要求客戶提出適當的防護要求,既能過度防護,又能滿足特定工況下可靠運行的要求。以上相關知識是正確取舍和選擇的理論基礎。
02同系列電機同中心高條件下的功率差異性
e="color: #3F3F3F; --tt-darkmode-color: #A3A3A3;">對于中小型電機,為了滿足不同功率要求下設備的拖動需求,會以機座安裝尺寸為基礎,通過軸伸尺寸、機座長短的小范圍調整,設定不同的功率檔。
同一中心高功率檔設定的方式有兩種:
(1)極數相同、功率檔不同
電機的構件差異性表現在鐵芯長度、繞組和地腳安裝尺寸方式,如H315中心高條件下S、M、L機座的軸向安裝尺寸的差異性和同等長度機座功率的差異性。
(2)極數不同、功率檔不同
2P、4P、6P、8P、10P和12P等不同極數的電機,功率不同也可能相同。機座長短和安裝尺寸依據額定扭矩的大小安排,即轉速低、功率大的電機軸伸直徑大一些、機座長一些。
以上非官方發布內容,僅代表個人觀點。
