女士參與朋友小M閑聊,他們企業售出的繞線電機轉子引線發生對地,小M動用了設計部門人員仔細分析,發現該電機制造時未按要求使用規定電壓的引線。

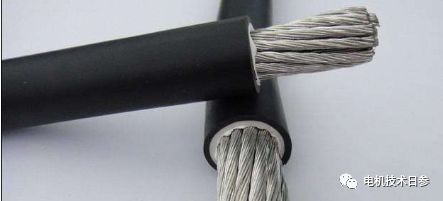

電機引接線是電機產品的重要組成,不同的電機因產品自身特點和使用工況的特殊性,需要選擇不同類型的電纜。因電機產品引線與繞組同時浸漆的特殊工藝,專門有行業標準規定了電機用電纜的特性要求女士參整理了用于直接、永久地與電機繞組連接并引出機殼或繞組,與電機接線柱直接連接電纜的一些相關要求,與大家進行分享。

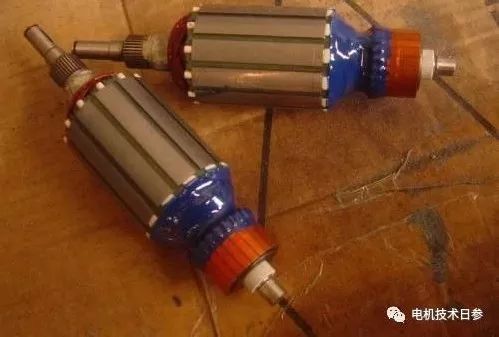

關于浸漆的要求
電纜通常需經受與相接部件相同的處理,包括浸入浸漬漆中,并進行后期的烘烤。盡管電纜在型式試驗中包含了熱效應試驗和耐浸漬漆試驗,但用戶仍應就所用電纜浸漬漆的牌號、烘烤固化處理方面的信息提供給電纜生產廠家,以進一步明確電纜的適用性。

溫度方面的內容

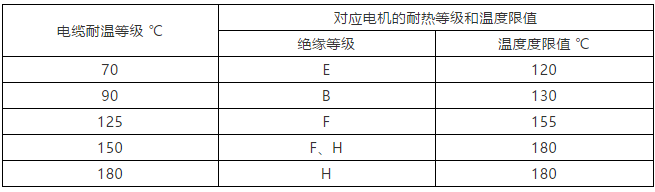

電纜連續運行導體高溫度與電纜所連接的機械或設備的“熱點”溫度無關。電機絕緣的耐熱等級分類涉及到線圈繞組熱點溫度,而線圈端的引接線通常固定在線圈繞組溫度低之處,線圈端引接線上的溫度一般都要低于所連接線較強繞組的溫度。下表列出了根據電機絕緣溫度等級對電纜的典型選擇。然而,要準確選擇電纜則應考慮多種因素,如產品設計、產品性能及有關安裝條件的鑒定試驗。

電機常用電纜型號、名稱及特性
● 連續運行導體高溫度為70℃的軟電纜和軟線
對應標準JB/T 6213.2
JV 聚氯乙烯絕緣電機繞組引接電纜(電線)
JF 丁腈聚氯乙烯復合物絕緣電機繞組引接電纜(電線)
使用特性:交流額定電壓為500V;連續運行導體高溫度為70℃;電纜(電線)敷設時的允許彎曲半徑應不小于電纜(電線)外徑的4倍。

● 連續運行導體高溫度為90℃的軟電纜和軟線
對應標準JB/T 6213.3
JE 乙丙橡皮絕緣電機繞組引接電纜(電線)
JEH 乙丙橡皮絕緣氯磺化聚乙烯護套電機繞組引接電纜(電線)
JEM乙丙橡皮絕緣氯醚護套電機繞組引接電纜(電線)
JH 氯磺化聚乙烯絕緣電機繞組引接電纜(電線)
使用特性:電纜(電線)的交流額定電壓為500V、1000V、3000V、6000V和10000V; 連續運行導體高溫度為90℃; 電纜(電線)敷設時彎曲半徑應不小于電纜(電線)外徑的4倍。

● 連續運行導體高溫度為180℃的軟電纜和軟線
對應標準JB/T 6213.4
JG 硅橡皮絕緣電機繞組引接電纜(電線)
使用特性:電纜(電線)的交流額定電壓為500V、1000V、3000V、6000V和10000V; 連續運行導體高溫度為180℃; 電纜(電線)敷設時彎曲半徑應不小于電纜(電線)外徑的4倍。

● 耐氟里昂軟線
對應標準JB/T 6213.5
JZ 聚酯絕緣耐氟里昂電機繞組引接軟線
JF46 聚全氟乙丙烯絕緣耐氟里昂電機繞組引接軟線
使用特性:電纜(電線)的交流額定電壓為500V;電纜(電線)敷設時的允許彎曲半徑應不小于電纜(電線)外徑的4倍。

● 連續運行導體高溫度為125℃和150℃的軟電纜和軟線
對應標準JB/T 6213.6

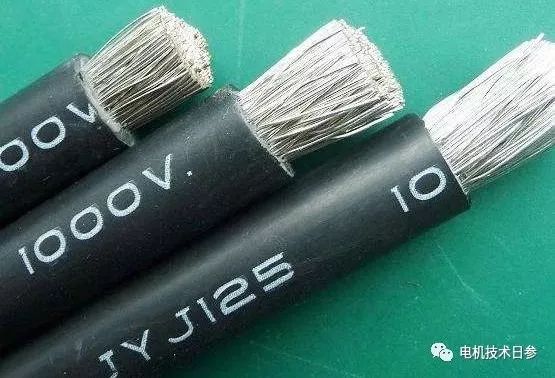

JYJ125 125℃交聯聚烯烴絕緣電機繞組引接電纜(電線)
JYJ150 150℃交聯聚烯烴絕緣電機繞組引接電纜(電線)
使用特性:電纜(電線)的交流額定電壓為500V(JYJ150型電纜僅有該電壓)、1000V和3000V;JYJ 125型電纜(電線)的連續運行導體高溫度為125℃,JYJ 150型電纜(電線)的連續運行導體高溫度為150℃;電纜(電線)敷設時的允許彎曲半徑應不小于電纜(電線)外徑的4倍。

JB/T 6213.1-6213.6是針對電機引接線的系列標準,規定了不同電機、不同工況條件下的專用引接線標準和具體要求,各電機生產企業應按照電機的實際選擇并正確使用,預防因引接線選擇和使用不當導致的質量問題。JB/T 6213.1是針對于電機用電纜的一般要求,而其他則是對于不同絕緣等級或不同工況條件下的特殊要求。
以上非官方發布內容,僅代表個人觀點。
