電機中框架的職責是什么?

  • 發布時間:??2021-08-13
  • 分類:行業資訊
  • 作者:
  • 來源:未知
  • 訪問量:4273

在任何組織中,不同的人會被賦予不同的角色,承擔不同的責任,每個人的分工與合作會完善一個團隊的功能與實力。在電機中,機架是一個重要的硬件部件。他的職責是什么?

從零件的數量和類型分析,電機是一種結構相對簡單、電磁轉換性好的機械設備。不同的電機會采用不同的機座,但機座在整個電機中的作用是什么?今天女士,我給大家簡單介紹一下。今天的重點內容是發動機基礎的分類和負荷。

不同電機上框架的功能

框架在交流電機和DC電機中的作用是不同的。交流電機的框架主要用作定子鐵芯和繞組的機械支撐,并用于固定端蓋或端蓋。在某些情況下,還形成通風系統的氣路或氣室,甚至支撐冷卻器、過濾器、消聲器,但沒有導磁率;一方面,直流電機的框架起著與上面類似的作用,另一方面,它的磁軛起著導磁的作用。然而,在交流電機和DC電機中,框架仍然起著保護作用。在某些情況下,發動機底座的表面必須承擔散熱任務。

框架的另一種分類方法

框架除了分鑄焊、縱橫、有腳和無腳之外,根據結構和外觀的不同,還可以分為以下幾種。

(1)整體式機座和分瓣式機座

前者為圓形結構,剛性好,加工方便,一般用于運輸條件允許的中小型電機和大型電機,后者將整個機架沿圓周分為上下兩半(也稱對開半)或幾瓣,便于運輸、安裝和維護,一般用于需要方便安裝和維護的大型電機或中小型電機。懸浮電機結構的框架是典型的半框架。

(2)整體機架式機座和組合機架式機座

前者機架是整體焊接的,所以機架加工和磁軛疊片比較簡單,一般用于對定子尺寸要求不太嚴格的大型DC電機,后者機架是磁軛疊片后焊接的,中間輪輻板安裝在磁軛鐵芯內,所以機架尺寸小,剛性好,但磁軛疊片工藝要求較高,一般用于定子尺寸有限的大型DC電機。(僅用于直流電機)

(3)整塊磁軛式機座和疊片磁軛式機座

前軛為鑄鋼或厚鋼板,與腳或框架鑄造或焊接,主要用于一般中小型DC電機和大型DC電機,負載穩定,換向條件好;后者的磁軛由硅鋼片或薄鋼板層壓固定,然后固定在框架上。它通常用于晶閘管供電或負載經常快速變化的DC電機,如軋鋼主驅動電機及其發電機。(僅用于直流電機)

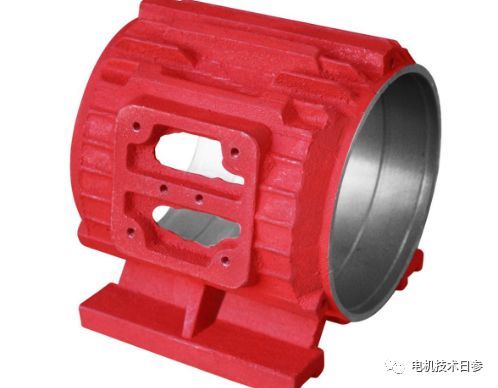

(4)圓形機座和多邊形機座

前者為圓形,易于加工,用于通用交流/DC電機;后者是形狀規則或不規則的多邊形。正多邊形框架可以更好地利用電機的內部空間,從而降低框架的高度,但加工時間較多,通常用于起重、船用和牽引DC電機。不規則多邊形框架剛性好,但整體尺寸較大,通常用于大型滾動DC電機和一些交流電機。

電機運行期間框架承受的主要負載

(1)重力載荷,一般是定子的自重。帶端蓋軸承的電機還承受轉子的重量,而在懸浮式水輪發電機中,它承受機組旋轉部分和上機架的重量。

(2)鐵芯熱膨脹引起的單邊磁拉力和徑向力。

(3)在內壓安裝和整圈沖孔的情況下,機架的某些部位要承受鐵芯的軸向彈力;對于懸浮式水輪發電機,它必須承受軸向水推力。

(4)扭矩。包括負載突然變化和發電機突然短路時的瞬態電磁轉矩。

扭矩是重要的負載。此外,通用汽車的車架在加工、運輸和安裝過程中也會受到夾緊力、切削力和提升力的影響;對于需要密封的電機(如氫冷汽輪發電機或防爆電機),機架也將承受試驗壓力。當使用端蓋軸承和皮帶(或齒輪等傳動機構)傳動時,機架及其支腳也會受到皮帶張力(或齒輪等傳動機構的作用力)的影響。因此,在設計機座時,一般機座的力學計算往往包括其剛度、強度和固有振動頻率的計算,拼接機座需要進行連接板螺栓的強度計算,焊機機座需要計算腳板的焊接應力,這主要是機座的剛度計算。
