不同軟起動器在繞線式和鼠籠式轉子電機中的實際應用!
- 發布時間:??2021-06-24
- 分類:行業資訊
- 作者:
- 來源:未知
- 訪問量:11684
起動是電機產品應用中的一個關鍵環節。如何保證在電機啟動過程中盡可能減少對電網和電機繞組的不利影響,是電機應用中的一個非常困難的問題。

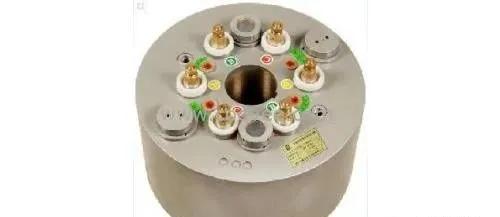

對于籠型轉子電機,通過改進轉子槽的設計進一步優化電機的起動性能,即利用電流趨膚效應,通過深轉子槽、雙籠槽等措施提高電機的起動性能;對于繞線式轉子電機,在起動過程中可以連續切換轉子回路中的串聯電阻,將起動電流限制或控制在設定范圍內,起動轉矩接近大轉矩,不會有太大波動,從而達到大負荷起動的目的。繞線轉子電機的軟啟動器應用廣泛,是利用趨膚效應增加轉子電阻的思想。適用于大部分高轉矩、低起動電流的場合,減少了起動電阻匹配的麻煩,即電機出廠時具有起動性能優良的特點。
鑒于各種工況對電機性能的具體要求,單純滿足電機本身的性能并不一定能達到綜合性能。無論是籠型電機還是繞線轉子電機,系統改進方案都不斷地應用于電機驅動系統。
01鼠籠電機軟起動器是不是變頻器?

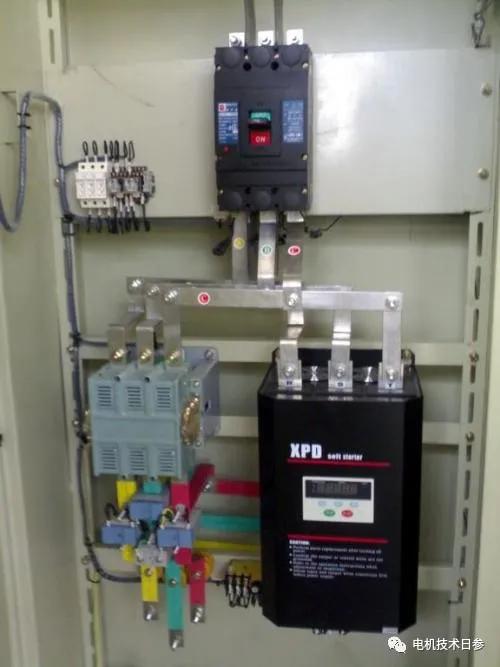

鼠籠式電機軟啟動器集軟啟動、軟停止和多重保護功能于一體,主要由三個相對并聯的晶閘管及其電子控制電路串聯在電源和被控電機之間組成。采用不同的方法控制三相并聯晶閘管的導通角,使被控電機的輸入電壓根據不同的要求而變化,可以實現不同的功能。但是軟啟動器和變頻器是兩個完全不同的產品。
這樣的軟啟動器其實是一個調壓器,因為用于啟動電機時,輸出只改變電機的輸入電壓,工作頻率不變。在實際應用中,電機軟啟動器串聯在電源和受控電機之間。通過控制其內部晶閘管的導通角,電機的輸入電壓以預設的函數關系從零開始逐漸上升,直到啟動完成,給電機全電壓。在軟啟動過程中,電機的啟動轉矩逐漸增大,轉速隨著加速度值的增大而迅速增大。
變頻器主要用于變頻調速,其輸出既改變電壓又改變頻率。變頻器供電時,電機輸入端的電壓和頻率通常是線性的,但有些工況必須在低頻進行補償,電壓和頻率的關系曲線是非線性的。逆變器具有軟啟動器的所有功能,但價格昂貴得多,結構復雜得多。
02液體軟起動器——水電阻

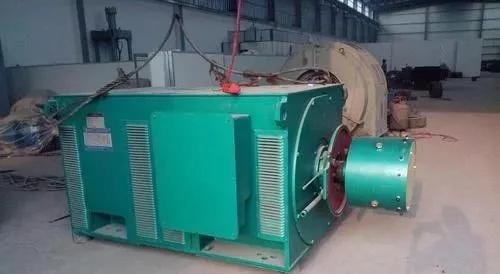

水阻是利用電解液的電阻特性,通過調節極板間距來實現電機軟啟動或窄調速的裝置。常用于大中型繞線式交流異步電動機或異步起動高壓同步電動機,以改善電動機的起動特性。該裝置啟動的電機具有啟動電流小、轉矩逐漸增大的軟啟動特性,啟動時無電流沖擊和機械沖擊,啟動時對電網影響小,無電磁干擾,從而取代了繞線轉子電機的集電環部分。
為了保證電機的整體質量水平符合要求,在組裝水電阻之前,應對電機進行標準化和全面的檢查,特別是轉子一些繞組的電氣性能、轉子的動平衡等電氣和機械項目。
