市場經濟是一個非常好的宏觀工程,打破計劃經濟下的壟斷,所有企業可以在同一個平臺上競爭,汽車市場也不例外。做電機的都知道繞組是電機的心臟,流程和細節是保證心臟健康跳動的關鍵。同樣的方案,不同的工藝,不同的廠家,產品質量會有很大的差異。女士,總結卷繞加工前準備的內容,與您分享。可能我們對一些數據的內容和作用不是很清楚,但有時候會很尷尬。
別扭,發音Jing,本義:亮,是甲骨文的來源。隨著新興網絡文化的產生和發展,人們習慣于使用無奈、沮喪、無語的流行語,而“尷尬”一詞的形式與這種情緒的表達非常相似,有“八”——眉眼和“口”——口。據了解,“對不起”這個詞也在《中國康熙字典》中有所展示,然后通過互聯網進一步宣傳,現在已經成為一種不可多得的網絡文化。
1繞組散裝的技術要求

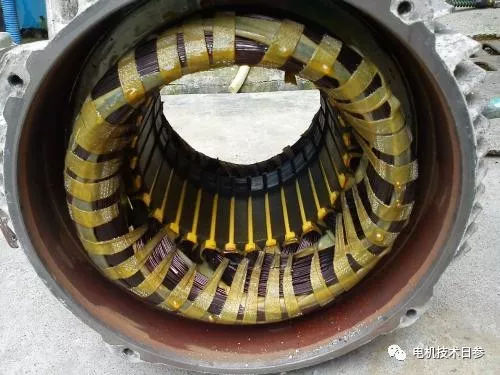

繞組體包括在鐵芯槽中安裝線圈或?qū)w,線圈端部的布置和緊固,線圈與繞組的連接,或線圈與換向器的連接。無論是軟繞組還是硬繞組,一般應滿足以下技術要求:
(1)繞組節距(或槽距)、連接方式、引線與出線孔或換向器的相對位置必須正確。纏繞在槽中的軟繞組的匝數必須準確。
(2)絕緣良好可靠。絕緣材料的質量和結構尺寸應符合規定。散裝過程中,槽口和通風溝邊緣的絕緣容易受到機械損傷,造成高壓擊穿事故;鼻角處的絕緣容易扭傷,造成匝間短路故障,所以埋設時要特別注意。
(3)繞組兩端應對稱,延伸部分的長度和內徑應符合規定。尺寸過大或過小都會影響通風降溫效果,提高繞組溫度。

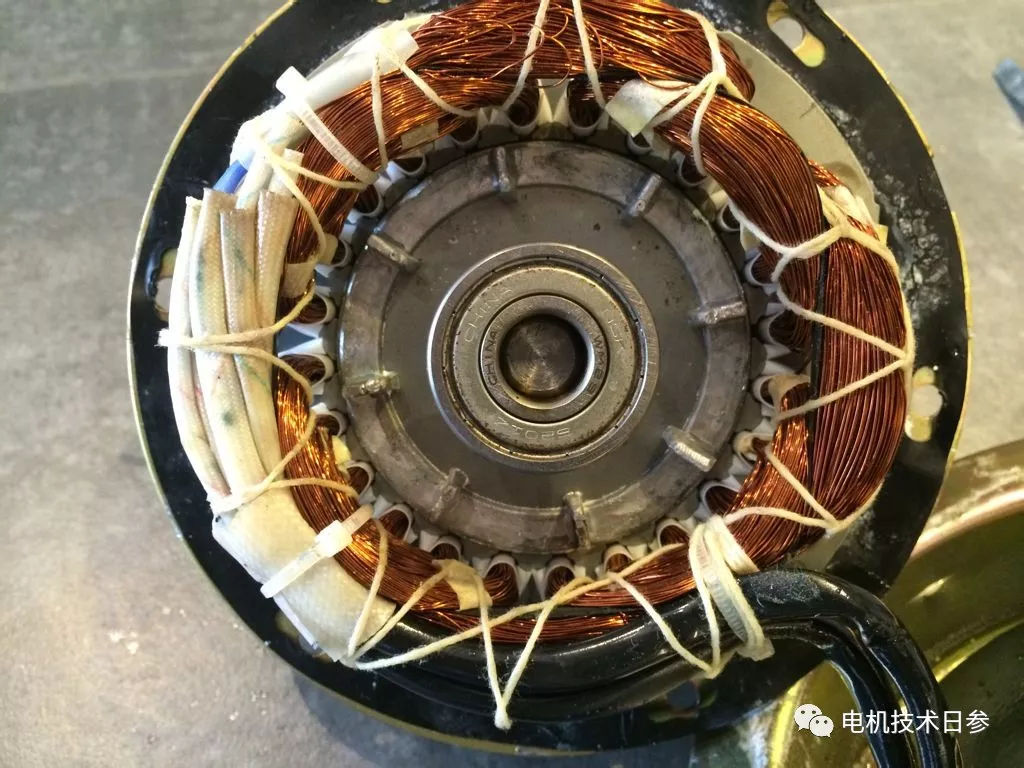

(4)應緊固繞組槽和端部延伸部分,以防止繞組因電磁沖擊或離心力(轉子繞組)而移動,造成絕緣損壞。槽楔應排列整齊,無突出槽口。
(5)接頭應焊接良好,避免過熱或脫焊斷裂等事故。
(6)組裝時,必須防止鐵屑、銅粉或焊渣混入繞組。
2繞組嵌裝前的準備工作
卷裝前的準備工作,包括工具、材料和圖表的準備,絕緣材料和槽模的準備,鐵芯的清潔和檢查。
手工制作的螺紋成型工具比較簡單,常用的有壓線板、排線板、開槽楔工具、彎曲扳手等。所有與電線接觸的工具都應該是圓形和光滑的,以避免損壞絕緣。
絕緣材料的規格和尺寸應符合圖紙要求。絕緣材料的制備包括切割、沖孔和成型。
切割一些纖維材料時,應注意纖維方向,以獲得的機械強度。例如,玻璃漆布應與纖維成45度角切割,以便用于凹槽絕緣時不易在底部開裂。絕緣材料的加工場所應清潔干燥。

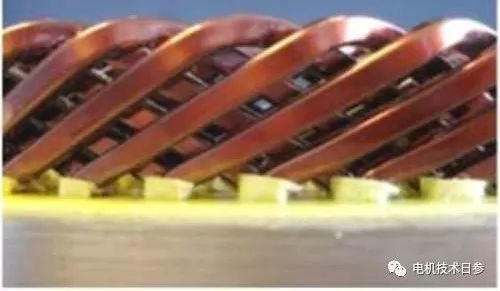

中小型電機用槽楔分為普通槽型模具和磁性槽型楔兩種。普通水槽是用竹子或者層壓板做的。竹楔必須經過變壓器油處理,一般用于E級絕緣;層壓楔的電氣和機械強度高于竹模具,可用于B級絕緣。采用U型耐熱厚膜(如0.5~0.7 mm厚的聚酯薄膜)作為小型電機槽楔,可以提高槽位利用率,適合機械化埋設。
1016/5e4e7108a626430ab797bd0dcac6da73.jpg" max-width="600" />槽楔的長度應比槽絕緣短4~6毫米,以防耐壓試驗時爬電。兩端棱角須除去,表面應平整光滑,以免插入時損傷絕緣。
磁性槽楔一般用于開口槽,以改善電磁性能。半閉口槽或半開口槽鐵心如采用磁性槽楔,可加大槽口尺寸,使繞組嵌裝方便,為機械化嵌線創造了有利條件。
以往試用的磁性槽楔類型較多,現在一般采用鐵粉玻璃布層壓板,其相對導磁率為4~10,抗彎強度不小于150兆牛/米2。磁性槽楔必須與槽口配合緊密,如發生松動,運行時將發生振動,造成事故。
嵌線前,應仔細檢查清理鐵心。定、轉子表面和槽內如有凸出之處,須修銼平整,用壓縮空氣吹凈鐵屑雜物。清理工作不應在嵌線區進行。
對線圈本身的絕緣,應仔細檢查,如有損壞處須用同級絕緣材料修補,成型線圈形狀如不正確,須重新整形。
嵌線前,工作者必須熟悉圖紙,明確了解電機極數、繞組節距、引線方向、并聯支路數、繞組排列、端伸尺寸,以及其他有關技術要求,以免在聯裝中發生差錯。
