三相異步電機出廠銘牌上各數據信息的實際意義
電機出廠銘牌上紀錄著電機特點的關鍵主要參數含意,三相異步電機出廠銘牌型號規格主要參數各自意味著啥意思,要恰當應用電機,務必需看懂出廠銘牌,電焊工天地我為大伙兒共享三相異步電機出廠銘牌型號規格主要參數含意,一起來掌握下。
以Y132M-4型電機為例子,來表明出廠銘牌上每個數據信息的實際意義。
三相異步電機 | ||
型號規格Y132M—4 | 輸出功率7.8kW | 頻率50Hz |
工作電壓220V | 電流量75.4a | 接線方法![]() |
轉速比1 440 r/min | 阻燃等級B | 工作方式持續 |
X年X月XXX序號 | XX 電機廠 |
除此之外,它的關鍵技術性數據信息也有:功率因素0.85,高效率87%。
1、型號規格
為了更好地融入不一樣主要用途和不一樣辦公環境的必須,電機做成不一樣的系列產品,每個系列產品用各種各樣
型號規格表明。

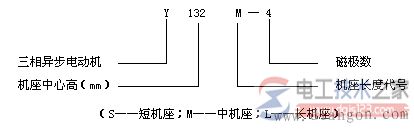

型號規格表明,比如
除此之外,它的關鍵技術性數據信息也有:功率因素0.85,高效率87%。
1、型號規格
為了更好地融入不一樣主要用途和不一樣辦公環境的必須,電機做成不一樣的系列產品,每個系列產品用各種各樣
型號規格表明。
型號規格表明,比如
異步電機的產品名字編號以及中國漢字實際意義摘抄于表2中。
表2 異步電機的產品名字編號 |
|||
產品名字 | 新編號 | 中國漢字實際意義 | 老編號 |
異步電機 | Y | 異 | J,JO |
繞線形異步電機 | YR | 異繞 | JR,JRO |
隔爆型異步電機 | YB | 異爆 | JB,JBS |
高電動機扭矩異步電機 | YQ | 異起 | JQ,JQO |
中小型Y,Y-L系列產品籠型異步電機是替代JO系列產品的新品,封閉式自扇冷式。Y系列產品電機定子繞阻為銅心線,Y—L系列產品為鋁錢。電機輸出功率是0.55~90kW。一樣輸出功率的電機,Y系列產品比系列產品體型小,重量較輕,高效率。
2、接線方法
它是特定子三相繞阻的接線方法。一般籠型電機的接線端子中有六根變壓器接地線,標著,在其中:
是相繞阻的兩邊(舊型號是
);
是第二相繞阻的兩邊(舊型號是
);
是第三相繞阻的兩邊(舊型號是
)。
假如各自為三相繞阻的首端(頭),則
是相對的尾端(尾)。
這六個變壓器接地線端在插線以前,相互之間務必恰當聯接。聯接方式 有星型(Y)聯接和三角形()聯接二種(圖1)。一般三相異步電機自5kW下列者,組合成星型;自4kW以上者,組合成三角形。
圖1 電機定子繞阻的星型聯接和三角形聯接
3. 工作電壓
出廠銘牌上所標底工作電壓值就是指電機在額定值運作時電機定子繞阻上需加的相電壓值。一般要求電機的工作電壓不可高過或小于額定電流的5%。
當工作電壓高過額定電流時,磁通量將擴大(因)。若所施加工作電壓較額定電流高于較多,這將使勵磁電大大增加,電流量超過額定電壓,使繞阻超溫。另外,因為磁通量的擴大,鐵損(與磁通量平方米正相關)也就擴大,使電機定子鐵芯超溫。
但普遍的是工作電壓小于額定電流。這時候造成轉速比降低,電流量提升。假如在載滿或貼近載滿的狀況下,電流量的提升將超出額定電流,使繞阻超溫,還務必留意,在小于額定電流下運作吋,和工作電壓平方米正相關的較大 轉距會明顯地減少,這對電機的運作也是不好的。
三相異步電機的額定電流有220V,3000V及6000V等多種多樣。現階段4~100kW的三相異步電機早已設計方案為220V三角形接法。僅有功率大的異步電機才選用3000V和6000V。
4、電流量
出廠銘牌上所標底電流就是指電機在額定值運作時電機定子繞阻的線電流。

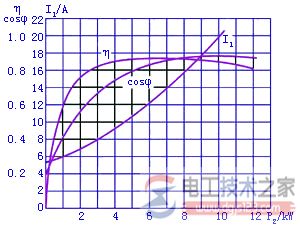

當電機滿載時,電機轉子轉速比貼近于電磁振蕩的轉速比,彼此之間相對性轉速比不大,因此電機轉子電流量類似為零,這時候電機定子電流量基本上全為創建電磁振蕩的勵磁電。當功率擴大時,電機轉子電流量和電機定子電流量都伴隨著相對擴大,如圖2中曲線圖所顯示。圖2是一臺10kW三相異步電機的工作中特點曲線圖。
圖2 三相異步電機的工作中特點曲線圖
5、輸出功率與高效率
出廠銘牌上所標底輸出功率值就是指電機在額定值運作時軸上輸出的機械功率值。功率與輸入功率不一,其誤差相當于電機自身的耗損輸出功率,包含銅損、鐵損及機械設備耗損等。說白了高效率便是功率與輸入功率的比率。
如果在Y132M—4型電機為例子:
輸人輸出功率
功率
高效率
一般籠型電機在額定值運作時的高效率約為72%~93%。曲線圖如圖2所顯示,在大功率的75%上下時高效率大。
對持續運作的電機來講,其大功率應取相當于或稍超過生產機械的輸出功率。
6、功率因素
由于電機是電交流電流,電機定子相電壓比相電壓落后一個角,
便是電機的功率因素。
三相異步電機的功率因素較低,在額定值時約為0.7~0.9,而在負載和滿載時更低,滿載時僅有0.2~0.3。因而,務必恰當挑選電機的容積,避免“大拉爾小轎車”,并務求減少滿載的時間。
曲線圖如圖2所顯示。
7、轉速比
因為生產機械對轉速比的規定不一樣,必須生產制造不一樣磁場數的異步電機,因而有不一樣的轉速比級別。常見的是四個極的()。
一般電機的轉速比不少于500r/min。由于當輸出功率一定時,電機的轉速比愈低,則其規格愈大,價錢愈貴,并且高效率也較為低。因而就比不上選購一臺髙速電機,再另裝減速機來的劃算。
8、阻燃等級
阻燃等級是按電機繞阻常用的絕緣層材料在應用時允許的極限溫度來等級分類的。說白了極限溫度,就是指電動機絕緣層構造中網絡熱點的大允許溫度。技術性數據信息見表3。
表3 電動機阻燃等級與極限溫度對應關系
阻燃等級 |
A |
E |
B |
F |
H |
極限溫度 |
105 |
120 |
130 |
155 |
180 |
9、工作方式
電機的工作方式分成8類,用英文字母各自表明。比如:
持續工作方式();
短時間工作方式(),分10,30,60,90min 四種;
時斷時續規律性工作方式(),其周期時間由一個額定值時間和一個停止時間構成,額定值時間與全部周期時間之比稱之為負荷不斷率,規范不斷率要15%,25%,40%,60%幾類,每一個周期時間為10min。
