高低速檔電機接線圖基本原理分析

  • 發布時間:??2021-04-15
  • 分類:行業資訊
  • 作者:
  • 來源:未知
  • 訪問量:3632

相關高低速檔電動機的接線方法,高低速檔是根據更改電動機的極多數做到三相電機調速的目地,單速電機歸屬于異步電機變極變速,根據更改電機定子繞阻的聯接方式 ,更改電機定子電磁振蕩磁場多數,進而更改電機的轉速比。

高低速檔電動機的接線方法

接線方法以下:

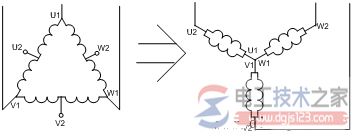

高低速電機接線圖1

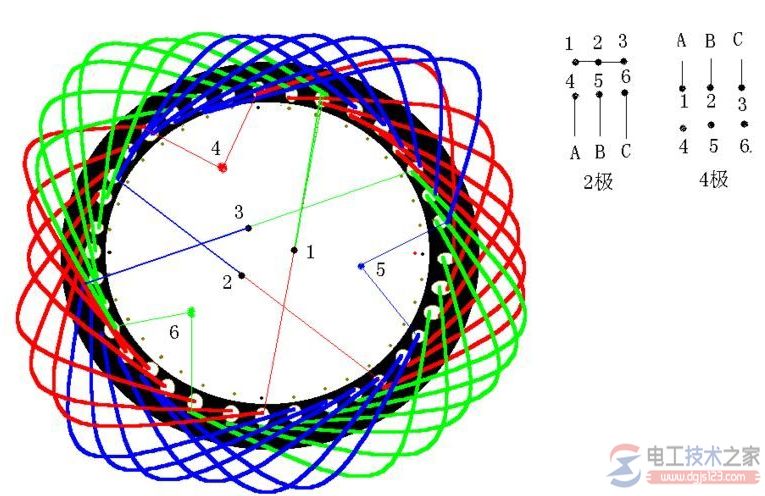

高低速電機接線圖2

高低速電機接線圖3

左圖:低速檔時,下圖:髙速時

高低速檔是根據更改電動機的極多數做到三相電機調速的目地。

低速檔時運作KM1吸合,這時電動機為四極電機,轉速比在1500上下。

髙速時,KM2,KM3另外吸合,電動機為2極電動機,轉速比成在3000轉上下。

單速電機歸屬于異步電機變極變速,是根據更改電機定子繞阻的聯接方式 做到更改電機定子電磁振蕩磁場多數,進而更改電機的轉速比。

依據公式計算;n1=60f/p得知異步電機的同歩轉速比與磁場多數反比,磁場多數增加一倍,同歩轉速比n1降低至原轉速比的一半,電機額定值轉速比n也將降低類似一半,因此更改磁場多數能夠 做到更改電機轉速比的目地。

這類變速方式 是有級的,不可以光滑變速,并且只適用鼠籠式電機。

此圖詳細介紹的是普遍的單繞阻單速電機,傳動比相當于磁場倍率比,如2極/4極、四級/8極,從電機定子繞阻△接線方法變成YY接線方法,磁場多數從p=2變成p=1。∴傳動比=2/1=2。
