兩相雙電容電機接線圖,220v兩相電機接線圖
- 發布時間:??2021-03-08
- 分類:行業資訊
- 作者:
- 來源:網絡
- 訪問量:2146
我們都知道單相電動機有兩個繞組,一個是初級繞組,另一個是次級繞組。當向繞組供電時,形成的磁場不是旋轉磁場,而是僅通過電容器的相移作用,使得電動機形成旋轉磁場,從而電動機可以平穩地啟動。
為了使單相電動機在通電后能夠自動打開,定子必須具有啟動繞組,并且主繞組和輔助繞組必須相隔90度。將啟動繞組串聯到電容器后,啟動繞組中的電流和主繞組中的電流幾乎異相90度。電容器的主要功能是隔離相位并增加啟動轉矩。在特殊情況下,如果需要重載來啟動,則啟動電容器的容量也會增加。當電動機達到一定速度時,離心機將運行。開關可以自動切斷啟動電容器和啟動繞組,以達到電動機的正常運行目的。
在啟動過程中,如果電動機的電壓低,繞組之間短路,或者未達到電容器的容量,并且電動機的啟動速度不夠,則離心開關觸點將不會斷開,并且起動繞組將始終工作。電容器僅燃燒很少,在嚴重的情況下會啟動繞組。

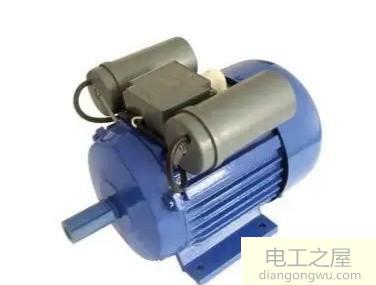

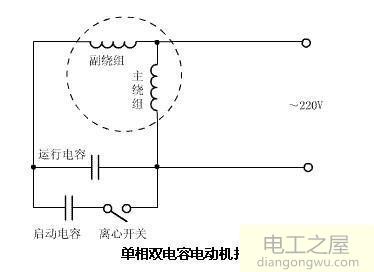

雙值電容器單相電動機有兩個電容器。一個是啟動電容器,另一個是工作電容器。啟動電容器通常大于工作電容器的容量。當啟動電容器完成后,驅動電容器將始終在電路中工作,從而增加旋轉磁場的電容并增加工作功率。
