220v電動機正反轉圖(怎樣改變220v電動機正反轉)

  • 發布時間:??2021-03-05
  • 分類:行業資訊
  • 作者:
  • 來源:網絡
  • 訪問量:1459

單相電動機看上去相對簡單,但是結構非常復雜,并且具有許多輔助設備。

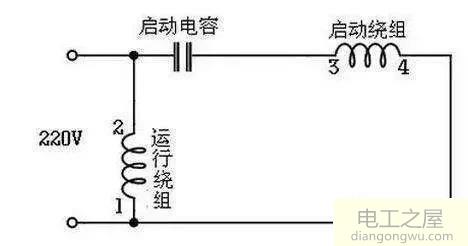

單相電動機包括啟動電容器,工作電容器和離心開關。鐵芯槽具有主繞組和輔助繞組,主繞組稱為驅動繞組,輔助繞組稱為啟動繞組。在該電路中,啟動電容器僅串聯連接在啟動繞組的一端,并且與主繞組并聯。并聯后,電容器的兩端決定電動機的正向和反向旋轉。單相電動機的初級繞組和次級繞組不相同,因此無法使用更換初級繞組和次級繞組的方法。否則,電機會燒壞,功率會大大降低。主繞組通常比次級繞組厚,匝數不如次級繞組多,并且次級繞組很薄,因此它可能比主繞組的電阻差。

單相電動機正反接線方法:

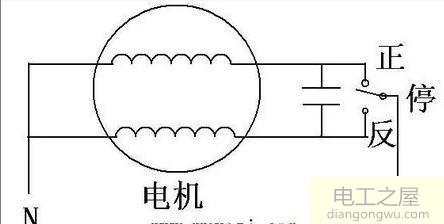

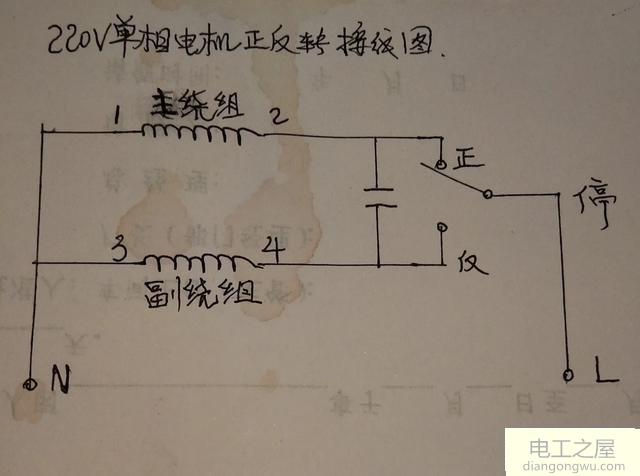

首先,兩個初級繞組和次級繞組的一端并聯連接,這被稱為連接到中性線的[公共端]。然后,將啟動電容器的兩根導線連接在主繞組的一端和輔助繞組的另一端之間。中性線連接到公共端子(N),火線連接到開關可動觸點(L),開關切換到主繞組電動機正向旋轉,而開關切換到起動繞組反向旋轉。

怎樣改變220v電動機正反轉

怎樣改變220v電動機正反轉

怎樣改變220v電動機正反轉

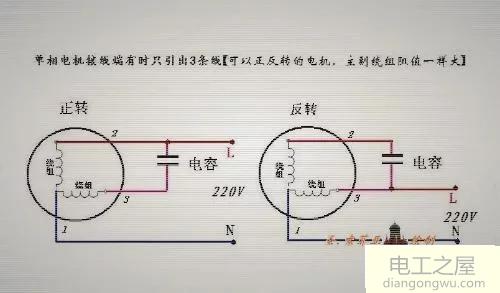

如圖所示,將電容器兩端的L線連接到電容器的另一側,以實現單相電動機的反轉。該方法主要在起動繞組和驅動繞組具有相同的線徑和匝數時使用,這意味著兩個繞組是相同的雙胞胎,例如洗衣機和洗衣機。

怎樣改變220v電動機正反轉

否則,由于工作時間長,啟動繞組會因熱量而燒毀。起動繞組通常僅在起動中起作用,并且不參與操作,因此在制造過程中線徑較小。例如:不允許反向運轉的風扇,自吸泵和其他單相電動機。需要特別注意。
