電動機外伸軸直徑(電機輸出力矩大小與什么有關)

  • 發布時間:??2022-06-27
  • 分類:公司動態
  • 作者:117.173.222.208-34566
  • 來源:admin
  • 訪問量:1

當一群學生參觀工廠時,他們問了一個問題:為什么兩個形狀基本相同的電機軸伸直徑明顯不同?有粉絲就此內容提出過類似的問題。結合粉絲提出的問題,我們和大家簡單交流一下。

軸伸直徑是電機產品與拖動設備對接的關鍵。軸伸直徑、鍵槽寬度、深度和對稱性都直接影響終的連接和傳動效果,也是軸加工過程控制的重點對象。隨著自動數控設備在零件加工中的應用,軸加工的控制變得相對容易,重點轉移到設計環節的尺寸選擇以及如何約束各零件中評估要素的相關性。

無論通用系列還是專用系列電機,軸伸直徑都與額定扭矩有關,電機產品的技術條件有非常嚴格的規定。任何評估要素的失效都會導致整機失效。作為客戶設備電機選型的依據,將在各電機廠的產品樣品中明確標明,并與技術條件保持一致;但與標準電機不同的軸伸尺寸統一為非標準軸伸。當客戶有這樣的要求時,他們需要與電機制造商溝通。

電機通過軸伸傳遞扭矩,軸伸的直徑必須與傳遞的扭矩相匹配,尺寸應保證軸伸在電機運行過程中不會變形或斷裂。

在中心高度相同的情況下,軸向延伸直徑相對固定。通常,2臺超高速電機的軸向延伸直徑比其他4極及以上低速電機小一檔。但相同底座的低功率電機的軸伸直徑是獨特的,因為傳遞的扭矩不足以影響軸伸直徑,會有質的區別,通用性是主導因素。

以同中心、大功率、不同極的電機為例。少極高速電機的額定轉矩較小,多極低速電機的額定轉矩較大。扭矩決定軸徑,即低速電機扭矩相對較大,因此會對應較大的軸伸直徑。由于相同基數覆蓋的功率譜可能更寬,所以有時需要對相同轉速電機的軸伸直徑進行分級。鑒于相同極數、相同中心高度的電機零件的通用性要求,在相同中心高度條件下,好根據電機的不同極數設置不同的軸向延伸直徑,避免在相同極數、相同中心高度條件下進一步細分。

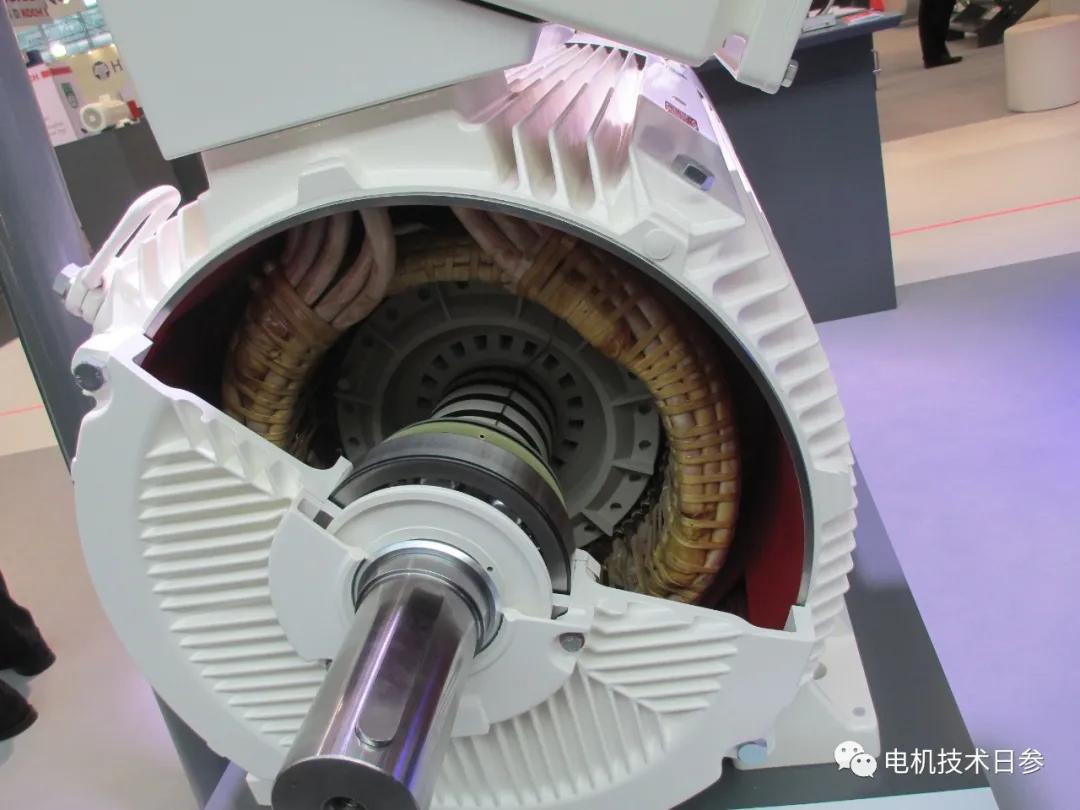

根據相同中心、高功率、不同轉速情況下電機扭矩的差異,客戶看到的只是電機軸伸直徑的差異,而電機外殼實際內部結構更不一樣。低速多極電機轉子外徑較大,定子繞組布局與少級電機明顯不同。尤其是2臺超高速電機,不僅軸伸直徑比其他極電機小一個臺階,而且轉子外徑也格外小。定子端部長度占據電機內部空間的比例非常大,端部的電氣連接方式很多,通過電氣連接可以衍生出很多不同性能的產品。

除了電機軸伸直徑的不同,不同用途的電機在軸伸和轉子類型上也會有一些差異,如起重冶金電機的軸伸多為圓錐形軸伸,一些行車和電動葫蘆用電機要求圓錐形轉子等。

對于電機產品,鑒于零件系列化和通用化的要求,零件的形狀和尺寸包含特定的性能特征。如何真正理解和閱讀這些尺寸代碼,確實是一個很大的技術問題。

以上非官方發布內容,僅代表個人觀點。
