三相異步電機的構造基本原理
一、三相異步電機電機定子
電機的靜止不動一部分稱之為電機定子,其構成部分關鍵包含電機定子變壓器鐵芯、電機定子繞阻、電動機軸等一部分。
電機定子變壓器鐵芯:電機定子變壓器鐵芯的功效是做為電動機等效電路的一部分,并在其上置放電機定子繞阻。電機定子變壓器鐵芯一般由0.35~0.5mm厚,表層涂有三防漆的環形沖片槽的鐵氧體磁芯疊壓而成,如下圖所顯示。
電機定子繞阻:電機定子繞阻是電機的電源電路一部分,進入三相交流電,造成電磁振蕩。
中小型號異步電機電機定子繞阻一般用高韌性絲包線(銅心線或鋁錢)繞做成各種各樣電磁線圈后,在嵌放到電機定子變壓器鐵芯槽體。大中小型電機則用各種規格型號的銅條歷經絕緣層解決后,再嵌放到電機定子變壓器鐵芯槽體。
為了更好地確保繞阻的各導電性一部分與變壓器鐵芯中間的靠譜絕緣層及其繞阻自身中間的靠譜絕緣層,故在電機定子繞阻生產制造全過程中采用了很多絕緣層對策,三相異步電機電機定子繞阻的關鍵絕緣層新項目有下列三種:
對地絕緣層:電機定子繞阻總體與電機定子鐵芯中間的絕緣層。
兩色絕緣層:各相電機定子繞阻中間的絕緣層。
匝間絕緣層:每相電機定子繞阻各線匝中間的絕緣層。

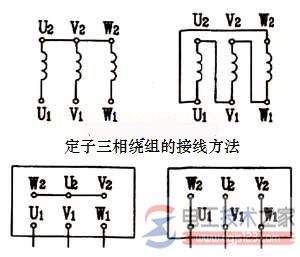

電機定子三相繞阻的槽嵌入放結束后現有六個小組出線端拉到電機電動機軸的接線端子內,可按必須將三相繞阻連接成星形接法(Y接)或三角形接法(△接),如下圖所顯示。
電動機軸:它的功效是固定不動電機定子變壓器鐵芯和電機定子繞阻,并以2個軸承端蓋支撐點電機轉子,另外起維護一臺電機的磁感應一部分和釋放電機運作中造成的發熱量,一般是鐵或鋁合金鑄造而成。
二、三相異步電機電機轉子
電機轉子是電機的轉動一部分,包含電機轉子變壓器鐵芯,電機轉子繞阻和傳動軸等一部分。
電機轉子變壓器鐵芯:做為電動機等效電路的一部分,并置放電機轉子繞阻。一般由0.5mm厚的鐵氧體磁芯冷擠疊壓而成。如下圖所顯示。
電機轉子繞阻:其做為激光切割電機定子電磁場,造成感應電流和電流量,并在電磁振蕩的功效下承受力使電機轉子旋轉。依據結構的不一樣可分成鼠籠式和纏線式電機轉子二種種類。

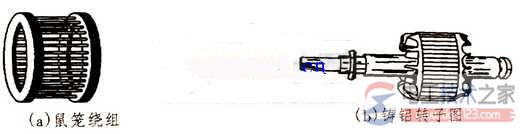

鼠籠式電機轉子:它的構造是電機轉子變壓器鐵芯的溝槽內插進銅條,在銅條兩邊電焊焊接2個銅圈,如下圖(a)所顯示。那樣電機轉子繞阻仿佛一個繞線式電機型電機轉子。為了更好地節省銅料和便于生產制造。現階段絕大多數繞線式電機均選用鋁替代。
如下圖(b)所顯示。
纏線式電機轉子:纏線式電機轉子繞阻也和電機定子繞阻一樣制成三相對稱性繞阻,歷經適度的排列和組合。
置入并固定不動電機轉子變壓器鐵芯槽體,終使三組轉圈連接成星型聯接,(電工技術世家 www.dgjs123.com)三個變壓器接地線各自收到固定不動的傳動軸上的三個銅電滑環上,在每個環上,各自置放著固定不變的炭刷,根據炭刷與電滑環的觸碰,使電機轉子繞阻與另加電磁繼電器接入,一邊運行電動機。如下圖所顯示。
傳動軸:用于傳送轉距及支撐點電機轉子的凈重。一般都由低碳鋼或碳素鋼做成。除開電機轉子兩絕大多數外,也有軸承端蓋,散熱風扇等別的配件。
附,電機原理
電機是一種將電磁能變換為機械動能的電氣設備,按應用電磁能的類型不一樣,電機可分成直流電機和交流電機和交流電機兩類。
按其原理的不一樣,交流電機可分成感應電機和異步電機。按開關電源相數的不一樣,交流電機又可分成單相電電機和三相電機兩類。
三相異步電機的構造基本原理(電機轉子2個構成部分)。
