三相電機星三角啟動電路(電機星三角接線方法及星三角啟動的電路原理圖)

  • 發布時間:??2021-03-07
  • 分類:公司動態
  • 作者:
  • 來源:網絡
  • 訪問量:3220

星三角起動主要用于大功率設備中,以防止電動機起動電流過大。由于電動機直接起動的起動電流達到額定電流的5-7倍,電網會引起其他設備故障甚至停機,因此大功率電動機必須采用星三角起動法來減小電動機的起動電流。當然,降壓啟動和電動機轉矩也將減小。

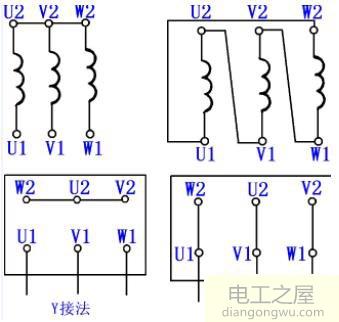

下圖顯示了電機星形-三角形接線方法。

電機星三角接線方法及星三角啟動的電路原理圖

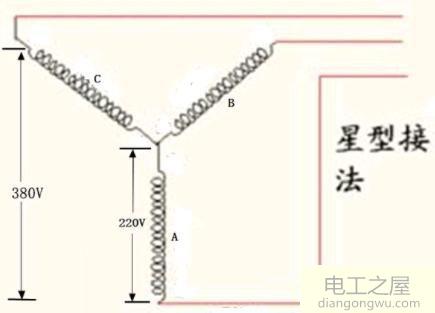

線電流=電動機星形連接運行時的相電流,加到電動機各相繞組上的相電壓=線電壓/√3=380V /√3=220V,因此當星形連接時220V電壓將起作用啟動電動機。如下所示:

電機星三角接線方法及星三角啟動的電路原理圖

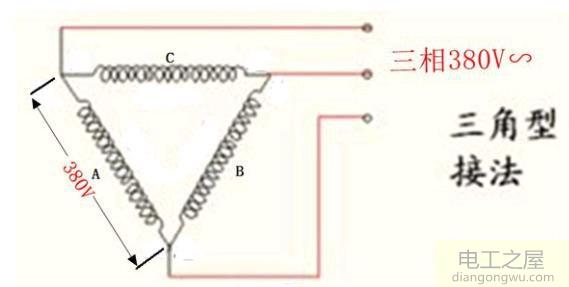

當電動機以三角形連接運行時,線路電壓=相電壓=380V,因此當電動機切換為三角形連接時,它將以380V運行。如下所示:

電機星三角接線方法及星三角啟動的電路原理圖

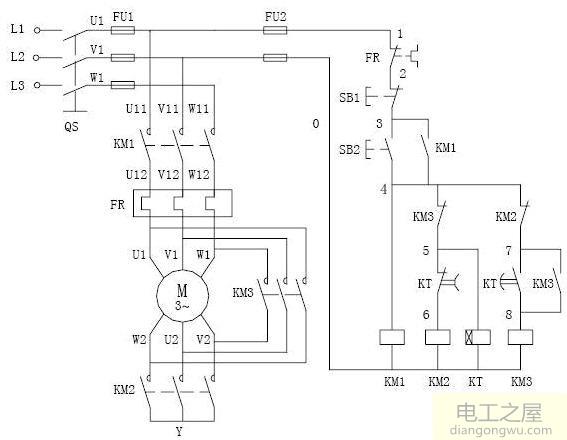

以下共享星三角啟動電路的示意圖。

電機星三角接線方法及星三角啟動的電路原理圖

其中,KM1和KM2構成電動機星形連接。當按下啟動按鈕SB2時,將為KM1供電并設置自鎖。 KT時間繼電器開始計時,當計時結束時,KM2控制回路斷開。KM3控制電路打開,這時KM1和KM3形成電動機的三角形連接,并且電動機以大電壓運行。
