（1）基本接線圖

當用作普通變頻器時，BT12S的接線方法如圖2-3-2所示，專用于風扇和水泵的變頻器的基本接線如圖2-3-3所示。

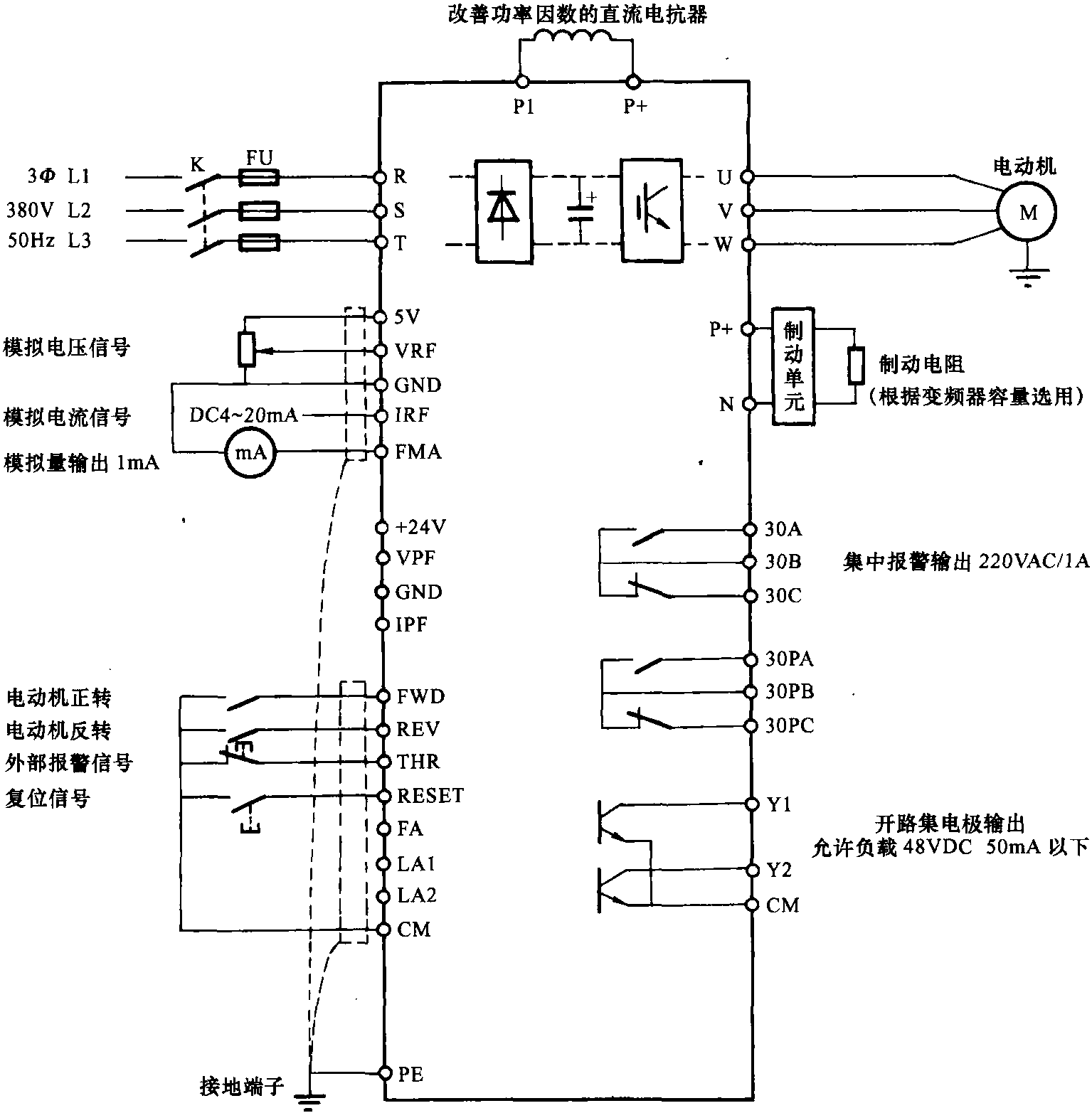

圖2-3-2如何將BT12S連接到通用逆變器

（1）輸入電源應連接到R，S，T端子。連接錯誤會損壞變頻器。

（2）為防止電擊，火災和其他災難并減少噪音，應連接接地端子（PE）。

（3）連接端子和電線時，請使用接觸良好的壓接端子。

（4）完成接線后，再次檢查接線是否正確，是否沒有接線以及端子和電線之間是否存在短路或接地。

（5）當電源打開后需要改變接線時，即使關閉電源，主電路的直流端子濾波電容器也要花費時間放電，這是非常危險的。當充電指示燈熄滅時，請使用萬用表檢查經過安全電壓（低于DC36V）后直流電壓是否已下降至正常工作狀態。

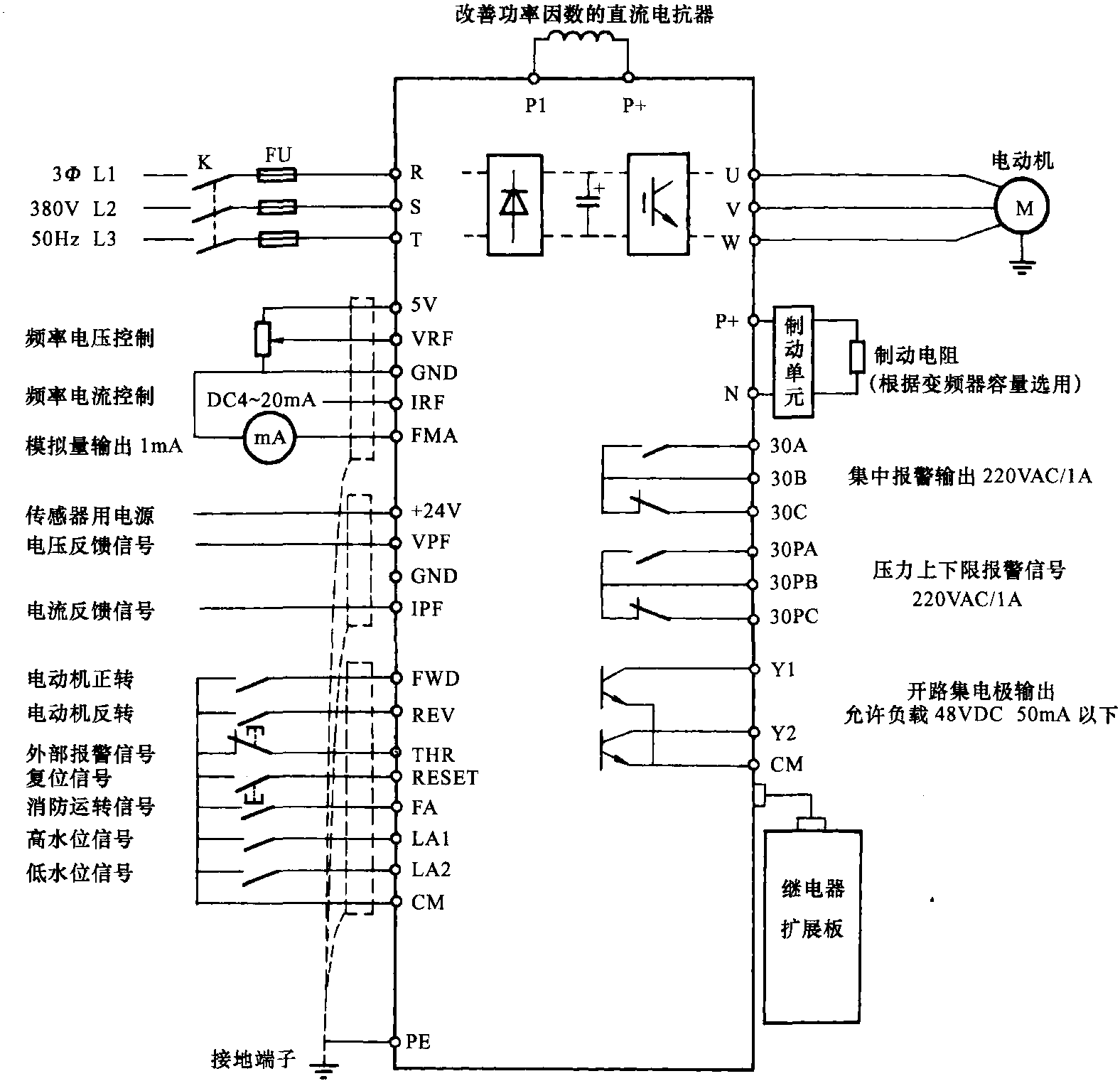

圖2-3-3風扇和水泵專用逆變器BT12S的連接方法

（6）不允許將Y型連接的電動機的中性點接地。

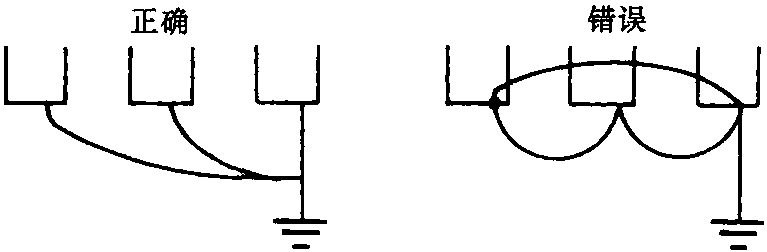

（7）如果多個逆變器一起接地，請不要形成接地環路（見圖2-3-4）。

圖2-3-4多個逆變器的公共接地

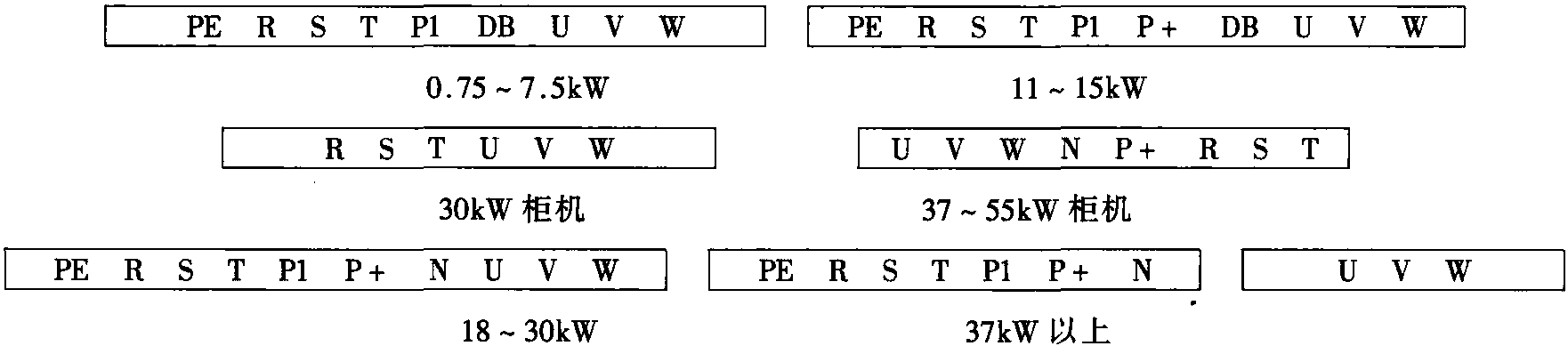

圖2-3-5主電路接線端子

注意:直流電抗器，制動電阻器和制動器是可選的。

（2）主電路端子

1.主電路端子布局

主電路的端子布置如圖2-3-5所示。

2.主電路端子說明（請參閱表2-3-6）

表2-3-6主電路端子說明

符號端子功能說明R，S，T主電路電源端子，連接到三相電源（AC380V，50/60Hz）U，V，W逆變器輸出端子，連接到三相電機P1，連接到P + DC功率因數電抗器，用于改進（可選）P +，DB連接到外部制動電阻器（可選）P +，N連接到外部制動設備的安全接地端子。 PE逆變器

（1）主電路電源端子[R，S，T]。

1）交流電源通過斷路器或帶漏電保護的斷路器連接到主電路電源端子R，S，T，并且電源連接無需考慮相序。

2）建議通過接觸器將交流電源連接到逆變器，以便在激活逆變器保護功能時可以同時切斷電源。

（2）逆變器輸出端子[U，V，W]。

1）變頻器輸出端子U，V，W以正確的相序連接到三相電動機。如果操作命令和電動機的旋轉方向不匹配，則可以將接線從U，V，W 3相更改為2相（負載側的逆時針旋轉定義為正向旋轉）。

2）請勿在變頻器的輸出側連接功率因數校正電容器或浪涌吸收器。

（3）直流電抗器連接端子[P1，P +]。

1）用于連接單獨的直流電抗器以提高功率因數，并根據逆變器容量安裝直流電抗器。

2）從工廠裝運時，有短路導體。連接直流電抗器之前，必須先拆除短路導體（短路棒）。

3）如果不使用直流電抗器，則該短路導體（短鏈路）不能被拆除。

（4）用于連接外部制動電阻[P +，DB]的端子。

1）用于連接外部制動電阻（可選）。

2）配置外部制動電阻時，接線長度應小于5m，并應使用雙絞線。

3）P +和DB端子之間不應有短路。否則會損壞設備。

（5）制動設備連接端子[P +，N]。用于連接外部制動設備（可選）。

（6）逆變器接地端子[PE]。為了安全和降低噪音，接地端子必須接地。為防止電擊和火災事故，電氣設備的金屬外殼和框架必須按照國家電氣法規的要求接地。

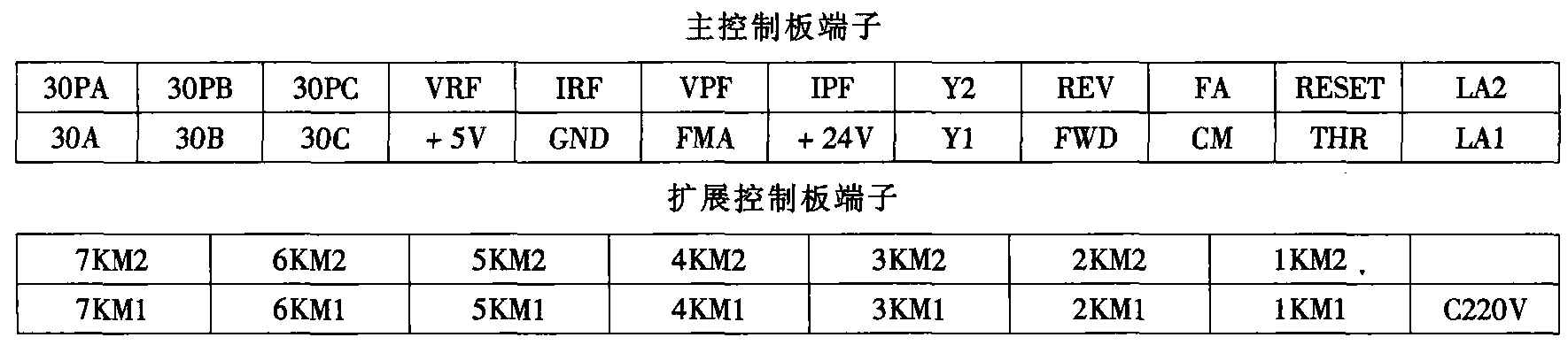

圖2-3-6控制電路端子的布置

（3）控制電路端子

1.控制電路端子的布置（請參閱圖2-3-6）

2.控制電路端子說明（請參閱表2-3-7）

表2-3-7控制電路端子說明

符號名稱端子功能說明帶頻率設定器的5V5V電源（電阻可調: 1至5kΩ）電源GND5V，24V接地至VRF，IRF，VPF，IPF，FMA VRF模擬電壓輸入模擬電壓信號輸入端子的公共端子請使用作為。 DC0?5V）或（DC0?10V），輸入電阻10kΩIRF模擬電流輸入模擬電流信號輸入端子（DC4?20mA），輸入電阻240ΩVPF傳感器信號輸入傳感器反饋電壓信號輸入IPF傳感器信號輸入傳感器反饋電流信號輸入FA火當保護運行信號連接到FA和CM時，變頻器以第二設定值運行； LA1低電平信號連接到LA1和CM，變頻器通過LA2高電平信號連接到LA2和CM來啟動變頻器。停止RESET重置短路RESET和CM重置THR發生外部警報當THR和CM分開時，會生成外部警報信號。逆變器立即關閉輸出。 REV反轉操作端子打開REV和CM，反轉，斷開，減速和停止。當F02=1或2時，有效的FWD正向操作端子將FWD和CM連接起來，執行正向操作，并在OFF時停止減速。當觸摸面板控制操作時，FWD用于控制轉向。將FWD和CM短路以使其反向旋轉，并分開使其正向旋轉。如果F02=1或2則有效

當REV和FWD同時連接到CM時，逆變器停止。

CM公共端子控制輸入端子和操作狀態輸出端子的公共接地30A

30B

30℃

故障繼電器輸出30A，30B是常開觸點，30B，30C是常閉觸點

面板故障代碼是ouu（過電壓），Lou（低壓），oLE（外部警報），FL（自我保護）情況） ，

在oL（過載）時有效

30PA

30PB

30PC

壓力上限和下限

警報輸出

當壓力反饋信號為F64×F48或F65×F48時有效，30PA和30PB為常開觸點，

30PB和30PC為常閉觸點。

Y1?Y2多功能輸出端子開集電極輸出傳感器控制電源+ 24V傳感器電源FMA模擬信號輸出頻率/電流/負載率模擬1mA信號輸出。在FMA和GND之間串聯一個DC1mA電流表，以顯示輸出電流，負載系數和頻率。

NKM1多電機

變頻控制輸出

N=1?6 T=1?2

1KM1?6KM1是多臺電動機變頻運行的控制信號輸出

1KM2?6KM2是幾臺電動機的工頻運行控制信號輸出。

7KM1是輔助電動機的變頻運行控制信號輸出。

7KM2是輔助電動機的工頻運行控制信號輸出

NKM2多電機

工頻控制輸出

7KMT輔助電機AC220V控制電源
