3g3jv變頻器說明書(3G3JV基本配線)

  • 發布時間:??2021-03-06
  • 分類:公司動態
  • 作者:
  • 來源:網絡
  • 訪問量:3454

(1)基本接線圖(請參閱圖2-4-5)

3G3JV-A2015?-A2022(1.5?2.2kW)三相AC200V

(2)切換輸入法

在控制電路端子的上部有輸入開關SW7和SW8(卸下前蓋和鍵選擇蓋后,請參閱圖2-4-6)。

1. SW7:序列輸入法轉換


※1.3G3JV-AB□型號應將單相AC200V連接到R/L1和S/L2的2個端子。

※2.制動晶體管未內置,無法連接制動電阻。另外,不能連接制動單元。

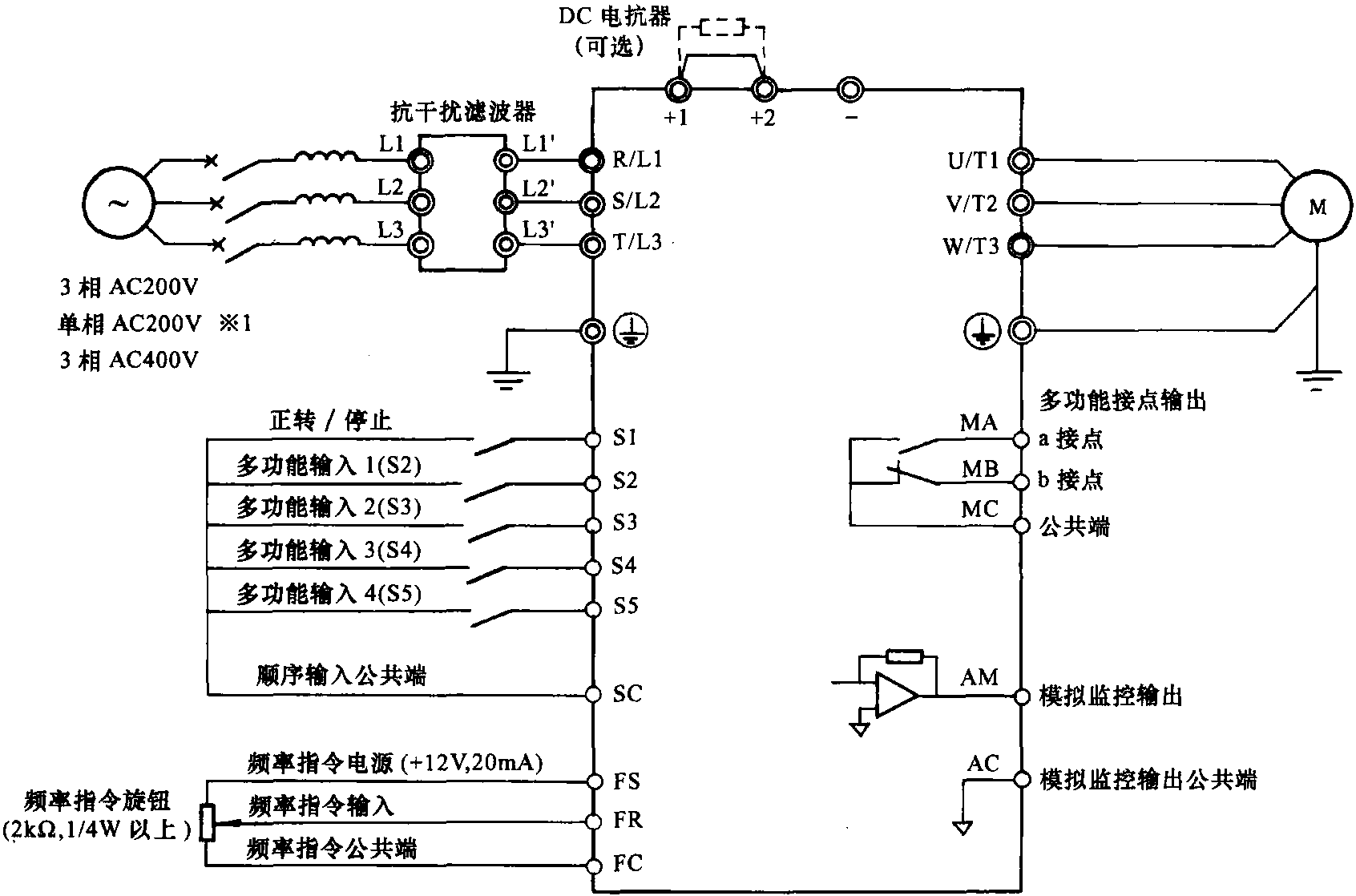

圖2-4-5 3G3JV基本接線圖

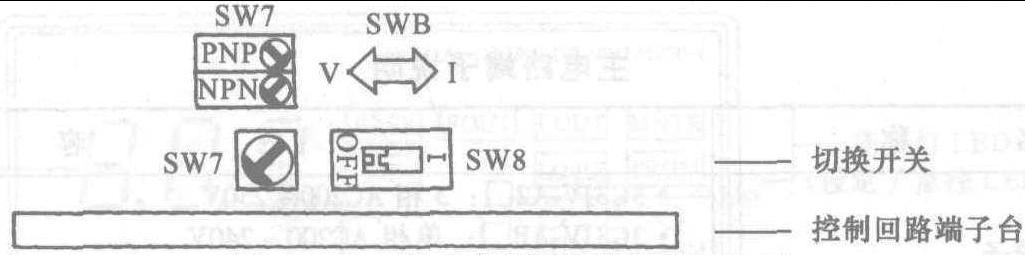

圖2-4-6輸入開關SW7,SW8

NPN輸入/PNP輸入可以根據SW7的設置要求進行切換,方法如圖2-4-7所示。

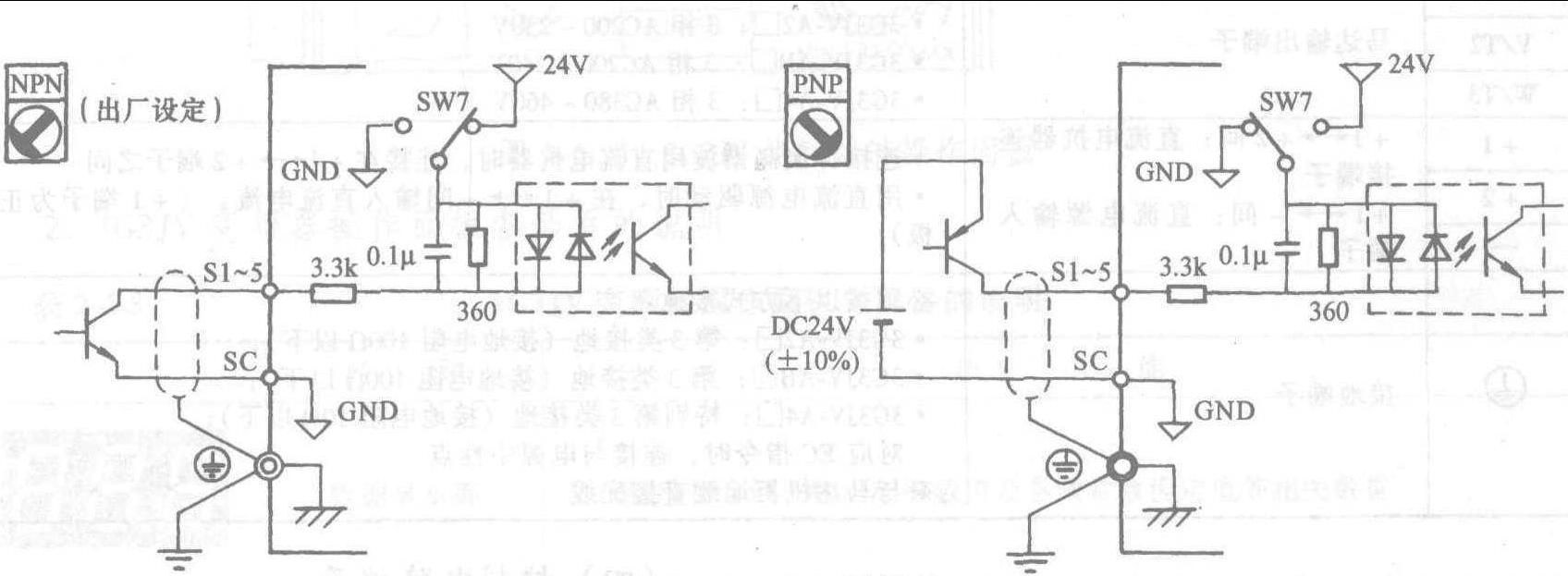

圖2-4-7 SW7轉換

2. SW8:頻率命令輸入法切換

可以根據SWB設置要求切換頻率電壓輸入/電流輸入(同時需要功能/參數設置)。請參閱表2-4-2。

表2-4-2頻率命令輸入法轉換

頻率指令輸入法開關設置(SW8)頻率指令選擇(參數n03)電壓輸入V(OFF)設定值“ 2”電流輸入I(ON)設定值“ 3”或“ 4”

(3)主電路終端

1.電路端子的位置(請參閱圖2-4-8)


圖2-4-8 3G3JV逆變器端子位置

2.主電路端子說明(請參閱表2-4-3)

表2-4-3主電路端子說明

符號名稱說明R/L1電源輸入端子·3G3JV-A2□:三相AC200?230V

·3G3JV-AB□:單相AC200?240V

·3G3JV-A4□:三相AC380?460V

※單相輸入連接到R/L1,S/L2 2端子。

S/L2T/L3U/T1電動機輸出端子驅動電動機的三相功率輸出。

·3G3JV-A2□:3相AC200?230V

·3G3JV-AB□:三相AC200?240V

·3G3JV-A4□:3相AC380?460V

在:直流電抗器連接之間V/T2W/T3 +1 +1←→+ 2

連接端子

+1←→-:直流電源輸入

終端

·連接直流電抗器以抑制諧波時,使用直流電源運行時,請在+ 1←→+ 2

端子之間輸入直流電流。 (+1端子為正

非常)

+ 2—tguckol2x4d.bmp接地端子必須通過以下方式接地。

·3G3JV-A2□: 3型接地(接地電阻小于100Ω);

·3G3JV-AB□: 3型接地(接地電阻小于100Ω);

·3G3JV-A4:特殊類型3接地(接地電阻小于10Ω);

如果適用于EC指令,則連接到電源的中性點

※直接連接到電機機柜的接地線

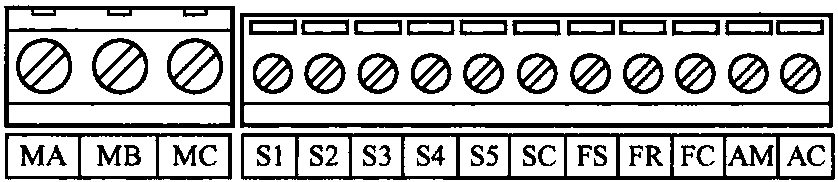

圖2-4-9 BG3JV變頻器控制端子布局

(4)控制電路端子

1.控制電路端子的布置(請參閱圖2-4-9)

2.控制電路端子說明
